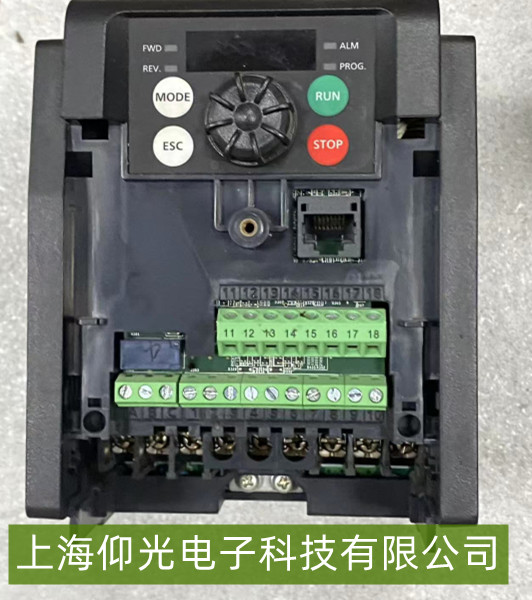

松下變頻器5C1報警常見故障原因
電源異常
輸入電壓不穩或超過額定范圍,如過壓/欠壓、電源頻率不匹配。
電源線路接觸不良、斷路或外部電磁干擾(如大功率設備啟動導致浪涌)。
硬件故障
驅動電路問題:IGBT模塊損壞、驅動板元件老化(如穩壓二極管失效)、連接松動。
控制板故障:CPU錯誤、參數存儲芯片異常或軟件編程錯誤。
散熱系統失效:散熱片積塵、風扇故障或散熱通道堵塞導致過熱。
負載與電機問題
電機軸承損壞、繞組短路/開路,或電機電纜接線錯誤、接地不良。
負載過重或卡滯,導致瞬時電流過大觸發保護。
參數設置錯誤
增益參數(如PR.20慣性比)設置不當、過流保護閾值過低或加速/減速時間過短。
專業解決方案
電源檢查與優化
使用萬用表檢測輸入電壓(AC/DC),確保在變頻器額定范圍內(如200V±10%)。
加裝電源濾波器或浪涌保護器,減少電磁干擾;檢查電源線路連接,排除接觸不良或斷路。
硬件排查與維修
驅動電路:通過靜態測試檢查IGBT模塊、驅動板電阻值,更換損壞元件;確保驅動波形正常(負壓穩定)。
控制板:重啟變頻器并進入自檢模式,若無法復位需聯系專業維修或更換控制板。
散熱系統:定期清潔散熱片和風扇,確保通風暢通;檢查散熱通道是否堵塞。
負載與電機檢測
手動轉動電機軸,檢查是否順暢;使用萬用表檢測電機繞組電阻值,排除短路/開路。
檢查電機電纜接線是否正確、牢固,排除接地故障;調整負載至變頻器額定范圍內。
參數校準與保護設置
根據負載特性調整增益參數(如PR.20慣性比)、過流保護閾值及加速/減速時間。
執行“初始化設置”恢復默認參數,再逐步優化;避免參數設置錯誤導致誤報警。
定期維護:每季度檢查電源、散熱系統及連接線路,清潔積塵。
避免過載:確保負載在變頻器額定功率范圍內,減少長時間重載運行。
專業操作:故障排查時務必斷電,非專業人員勿自行拆卸內部元件,避免二次損壞。
通過系統排查與針對性解決,可高效處理松下變頻器5C1報警問題,保障設備穩定運行。
