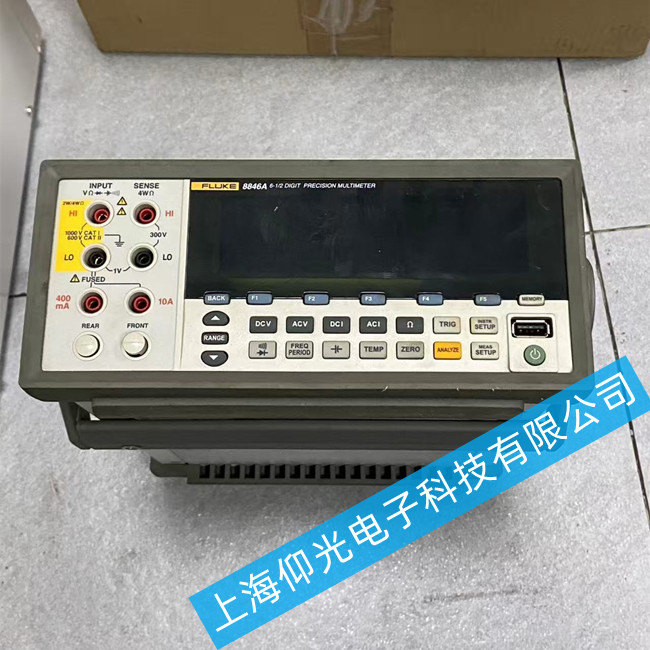

FLUKE福祿克臺式測量儀維修 8846A測試不準維修方法
FLUKE福祿克臺式測量儀維修常見故障現象與原因分析
當8846A出現測量不準確時,通常表現為以下幾種現象,其背后原因涉及硬件、軟件及環境等多個層面。
1. 讀數超差或漂移
現象:測量電壓、電流或電阻時,讀數與實際值存在明顯偏差,且超出儀器標稱的精度范圍(如直流電壓準確度±0.0024%)。
原因分析:
內部基準源老化:儀器內部的電壓基準源(如LM399)或恒流源電路老化,導致基準電壓/電流偏移,直接影響ADC(模數轉換器)的轉換精度。
關鍵元器件損壞:主板上的精密電阻、運算放大器或三極管(如恒流源部分的驅動管)性能劣化或損壞,導致信號調理電路增益異常。
校準數據丟失:儀器內部的EEPROM存儲的校準系數因斷電或干擾而丟失或損壞,導致儀器無法進行正確的數學補償。
2. 特定檔位失效
現象:僅在某一個或幾個量程(如直流電壓1V檔、100mV檔)無法測量或讀數異常,而其他檔位正常。
原因分析:
量程切換繼電器故障:用于切換量程的繼電器觸點氧化或粘連,導致信號無法正確接入。
輸入保護電路損壞:輸入端的過壓保護元件(如TVS管、壓敏電阻)擊穿,導致信號被短路或衰減。
量程電阻網絡異常:分壓電阻或分流電阻網絡中的某個電阻開路或阻值變化,導致分壓/分流比錯誤。
3. 讀數跳變或噪聲大
現象:讀數不穩定,末位數字頻繁跳動,無法穩定讀數。
原因分析:
電源紋波過大:內部開關電源或線性穩壓器濾波電容失效,導致供電噪聲過大,干擾模擬電路。
環境干擾:測試環境存在強電磁干擾(EMI),或測試線纜屏蔽不良,引入外部噪聲。
接觸不良:測試線纜插頭氧化、松動,或儀器內部接插件接觸不良。
維修案例參考
案例:直流電壓超差
故障現象:用戶送修一臺8846A,反饋直流電壓檔測量10V標準源時顯示9.89V,超差嚴重。
工程師檢測發現,儀器在直流校準時,1V和100mV檔位無法測量且報錯。
檢測主板恒流源部分,發現其中一個三極管的驅動電壓異常。
更換該三極管后,測量功能恢復正常,重新校準后通過測試。
