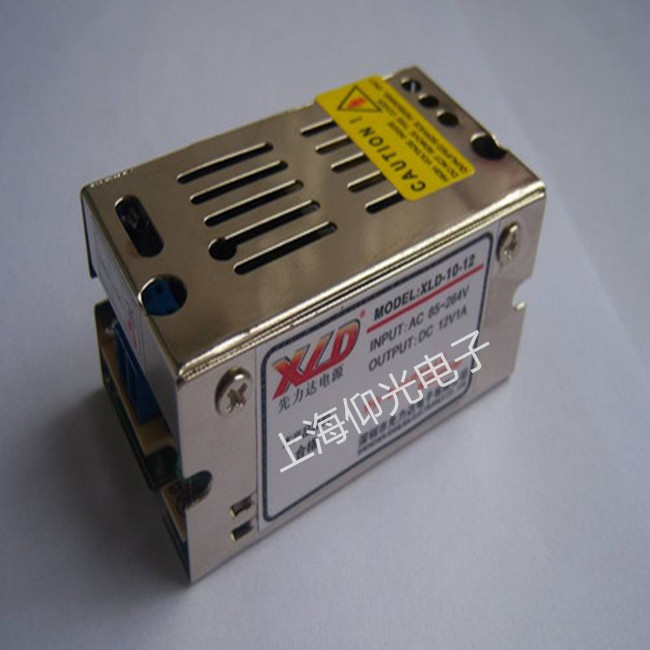

開關電源始終無輸出(保險管正常)的故障檢修技巧
1、開關電源始終無電壓輸出的原因
這種情況是由于開關電源未產生振蕩所致，證明的方法是：測開關電源整流濾波電容關機后的電壓，若為300V之后緩慢下降，則說明開關電源確未產生振蕩。
開關電源未產生振蕩的原因有：
(1)開關管集電極未得到足夠的工作電壓。
(2)開關管基極未得到啟動電壓。
(3)開關管正反饋電路元件失效。
2、檢修方法與步驟
(1)測開關管集電極電壓為0或低于市電1.4倍，檢查交流220V輸入電路及整流濾波電路，若集電極電壓正常，則檢查開關管b極電壓。
(2)測開關管b極電壓或者在關機瞬間，用指針萬用表R x 1歐擋，黑筆接b極，紅筆接整流濾波電容負極(熱地)，聽電源有啟動聲音，說明電源振蕩電路正常，僅缺乏啟動電壓，是啟動電阻開路或銅皮斷。若無啟動聲，在測be結后，迅速將表轉到電壓檔，測c極電壓是dpurlhx
否快速泄放。若是，說明開關管及其放電回路均正常，正反饋電路存在故障，包括反饋電阻、電容、續流二極管、正反饋繞組及其開關管故障。若c極電壓仍不泄放，說明開關管及其回路有開路故障或b極有短路接地故障。
