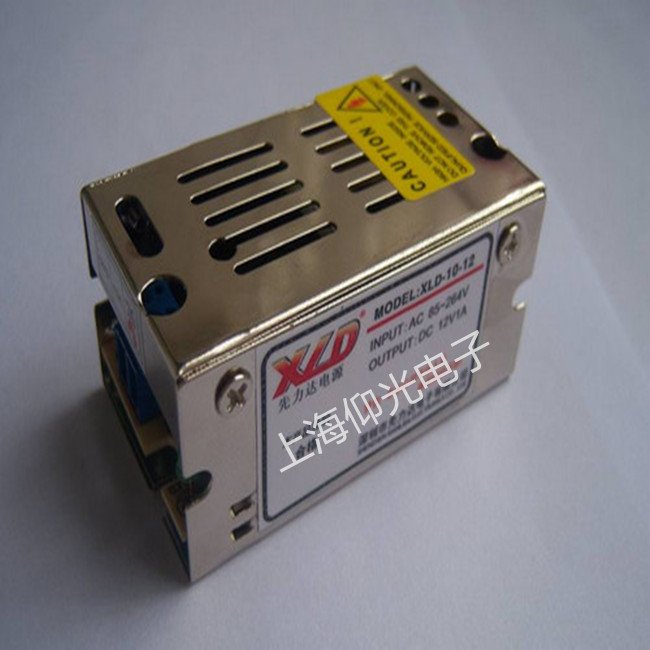

開關電源輸出電壓低(帶負載能力差)的故障檢修技巧
1、開關電源電壓輸出低的原因：
(1)220V交流電壓輸入和整流濾波電路對開關管提供的工作電壓不夠，超出脈寬調整電路
控制范圍。
(2)負載電路存在過流引起開關電源負載加重而導致輸出電壓下降。
(3)開/關機切換錯誤，行掃描電路剛開始工作瞬間，開關電源即處于待機狀態，此類故障適用于無預備電源的機器，CPU電源取自同一個電源，非副電源提供。
(4)開/關機接口電路末端因故障處于開機與待機之間的狀態，從而導致開關電源輸出電壓低于正常值高于待機值。
(5)保護電路末端因故障進入導通狀態，使電源進入弱振狀態，引起開關電源輸出電壓下降。
(6)整流輸出電路中二極管和濾波電容、限流電阻損壞引起輸出電壓低。
(7)脈寬調制電路故障，不能對開關電源輸出電壓的變化作出正確的響應，對開關管基極電壓調整方向不對，從而造成開關電源輸出電壓低。
(8)正反饋電路中的正反饋電阻值變化，續流二極管性能變質或恒流源故障，使正反饋量不足，導致振蕩周期變長，振蕩頻率下降，從而引起開關電源輸出電壓低。
(9)它激式開關電源因未得到行逆程脈沖而工作于低頻狀態，造成輸出電壓低。
2、判斷故障的方法與步驟
從上述分析的原因看出，引起電壓低的原因涉及到了開關電源自身的各個部分和與開關電源相關的所有電路，在檢修時應先縮小故障范圍。
(1)先測開關管c極電壓，確認開關管供電正常。
(2)根據開關電源各個輸出端電壓判斷故障。
●開關電源有的輸出端電壓正常，有的低于正常值。故障在輸出電壓低的這個整流輸出電路，應對電路中的限流電阻、整流二極管、濾波電容進行檢查代換，若限流電阻發燙，說明負載過流，查負載。
●開關電源各路輸出均低。
這種情況說明負載和整流輸出電路均正常，故障在開關電源的正反饋電路、脈寬調整、開/待機電路、保護電路。
●輸出電壓有的下降比例大，有的輸出電壓下降比例小。
測量結果說明故障在輸出電壓下降比例大的電路。此時可斷開此路負載，如果斷開的是行電路，應接假負載。在斷開負載后，再測開關電源各輸出端電壓，若恢復正常，可判斷所斷電路的負載有過流現象。若仍不正常，說明故障在該整流濾波電路。
(3)斷開主負載、接上燈泡，判斷是否負載故障。
有些收臺圖閃、帶負載后電壓不穩的機器，難于鑒別故障是在電源或是負載時，可以采
用“借法”，用此電源帶同等尺寸、相同B+電壓的另一臺機器行負載，進行判斷。
(4)保留啟動、正反饋、軟啟動及負反饋電路。逐——取消各種保護電路、待機控制電路末端三極管。開機觀察故障是否消除，來逐步縮小故障范圍。
注意：兼有穩壓作用的電路不能斷開(例如光電耦合器)。斷開保護電路時，須謹慎，并采取防止電壓升高的措施。
(5)采用替代法、檢修脈寬調整電路。
用自制取樣電路取代原取樣電路，判斷故障范圍。
●代換后，電壓恢復正常，說明故障在取樣電路及光耦電路。
●電壓仍低，則斷開原取樣電路B十接入點，如果電壓還低，則檢查B+濾波電容，確認良好后，可以圈定故障在熱底板部分。先查軟啟動電路是否對開關管B極分流了。仍不行，查正反饋、負反饋電路。
查熱底板部分的負反饋方法同檢查電壓高的方法相近，采用迫使B+輸出高的思路(注意改變工作點不能造成B+過高擴大故障)。
