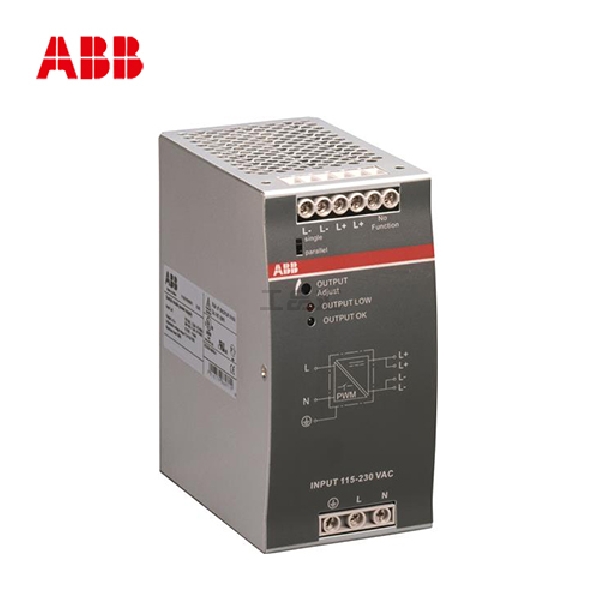

電源模塊維修開關電源
1.電源能啟動，隨后進入自保狀態的檢修
解決方法
（1）電源初級穩壓控制環路有開路或短路現象，測試光耦③腳對熱地的電阻值，光耦③-④腳間開路，D807開路或短路，C813短路，及控制環路開路均會引起開機后會出現自保狀態。
（2）若C816容量減小，直接導致IC801不能啟動，電壓和電流也不能達到標準。
（3）若是D806損壞造成IC801⑥腳無穩定電壓提供，也會引起開機后出現自保，這是一個正常合理的現象。
2.通電檢測有竅門
解決方法
（1）若電源不啟動，可用通電的方法測試，具體的步驟如下，先測量IC801⑥腳是否有12-15V的正常啟動電壓，當啟動電阻R802、R803阻值時，一般會增大為150kΩ時，本機就無法正常啟動，⑥腳電壓可能低于11.6V。
（2）當⑥腳外接C816完全失效時，電源一樣會無法啟動，⑥腳電壓在4.25V左右；當C816容量減小到10μF左右時，⑥腳得問顯示電壓是7.7V電壓，機內出現微小的嗒嗒聲，但整機依舊無法啟動。
（3）如C816容量從100μF降至20μF左右時，電源可能正常啟動，此時⑥腳電壓為11.62V，用15W燈泡作假負載時有141V輸出，但當將+B處換成母0w燈泡作假負載時，電路便無法啟動，實測此時⑥腳電壓下降至8.46V。
3.電阻測量打頭陣
解決方法
（1）先使用工具打開機蓋，翻過電路板，測試電源調整管0801(BUZ91A)D極是否對地短路。
（2）因IC801②、③腳外接的R807(33()kQ/2w)、R805(820kΩ/2W)阻值相當大，測的IC801②、③腳對地電阻時，需要將兩只電阻其中一端與電路板脫離；如果是R807開路，電源電路將不啟動，兩只電阻如果短路，TDA4605不能承受+300V的沖擊而損壞。
（3）準備測試R805、R807的數值正常后，可測IC801①-⑧腳對地電阻，這樣有利于及時發現①-⑧腳外圍元件有無直接損壞；若IC801不能正常工作，其大部分引腳，如①、⑤、⑦、⑧腳電壓都為0V，但②腳從正常值1.1 2V可能升至4V。實際所測電壓值不是0V，就會高出正常許多。
4.壓降法檢測次級是否短路有奇效
解決方法
（1）在不通電的前提下，可先檢查電源次級電路有無短路現象，因電源冽級短路，會造成初級電路自保，從而增加檢修難度。測電阻次級各支路是否短路，有點不方便，因各整流輸出端接有大容量的濾波電容，在測量時，這些電容的充電作用，讓測電阻值不能達到穩定值；需要在濾波電容兩端接一只l00Ω/5W左右的電阻作假負載予以放電，這樣就可以解決了。
（2）壓降檢測法是運用數字萬用表的二極管擋對電路中的晶體管進行測量，因二極管擋兩表筆大約有2.65V的輸出電壓，而整流管正極均通過各繞組接地，這給檢修帶來方便，
（3）萬用表二極管擋輸出的2.65V左-右電壓分為兩路，一路經開關變壓器繞組下端→繞組上端→整流→二極管正極→負極形成導通壓降；第二路經冷地負載電路RL回到萬用表負極；這時用萬能表所顯示的壓降值為兩路并聯值，其中任何一路有短路元件存在時，萬用表顯示壓降值均會有所下降。
