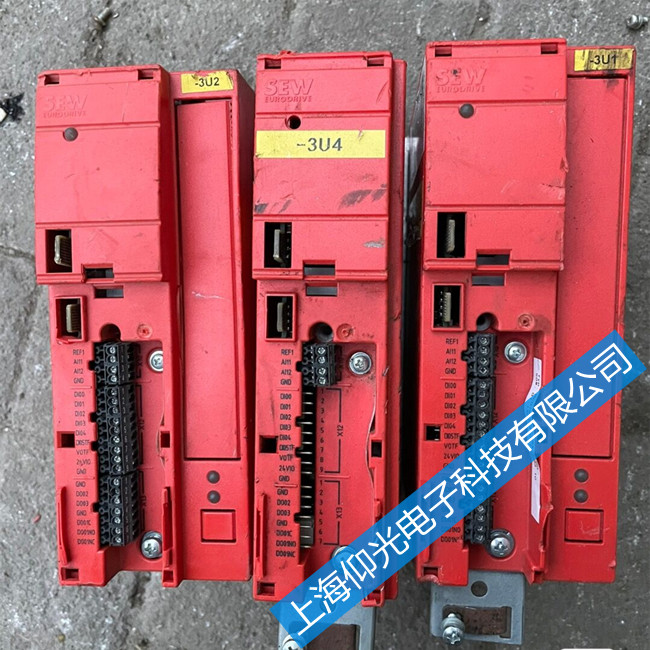

SEW變頻器維修MDX60A0370-503-4-00運行中異響故障維修
SEW變頻器異響故障維修方法
1.2 故障現象
設備在自動化輸送線或攪拌機中帶載運行。初期表現為輕微的“嗡嗡”或“噠噠”聲,未觸發過流(F01)或過熱(F11)報警,但伴隨有:
機械性異響:持續的“轟隆”聲或金屬摩擦聲,隨轉速升高而加劇,手觸外殼有明顯振動感。
電磁性異響:高頻刺耳的“嘯叫”聲(類似蚊音),尤其在低速或輕載時明顯。
間歇性異響:隨機的“啪”聲或“滋啦”放電聲,有時伴有焦糊味。
直流母線電容(DC-Link)老化
電解電容(通常為450V/680μF×N)ESR(等效串聯電阻)增大或干涸鼓包。充放電電流紋波增大,導致電容芯子振動,發出“嗡嗡”的工頻(100Hz)聲。這是37kW機型最常見的“悶響”來源。
開關電源變壓器磁芯松動
輔助電源的高頻變壓器(幾十kHz)浸漆工藝不良或膠水開裂,磁芯在交變磁場下振動發聲(嘯叫)。
IGBT驅動光耦老化
驅動電路的光電耦合器(如HCPL-316J等)性能劣化,導致IGBT開關時序微秒級延遲,引起上下橋臂瞬間直通,電流急劇變化產生電磁力,吸引散熱片發出“吱”聲。
輸出側接觸打火
輸出端子U/V/W螺絲松動或電纜氧化,接觸電阻過大,局部高溫產生電弧,發出“啪”的放電聲。
sew變頻器維修測試流程
空載上電:不接電機,上電觀察風扇轉向是否正確(向外抽風),聽是否有異常聲音。
參數核對:使用MOVITOOLS軟件或面板恢復電機參數(P100組),特別是額定電流(MDX60A0370約為70A)和載波頻率(P11)。載波頻率過低(如4kHz)會加劇電機嘯叫,建議設為8-12kHz以降低噪聲。
帶載溫升試驗:連接37kW電機,運行在40Hz以上持續30分鐘,用紅外測溫槍監測散熱器溫度應低于75℃。若溫度過高,異響會復發。
SEW變頻器故障現象:無法啟動故障,無顯示故障,主板故障報警,開關電源燒壞,過電流故障 報警,欠電壓故障報警,過載故障報警,過熱故障報警,接地故障報警, 無顯示故障,有顯示無輸出故障,主回路過電壓故障,主回路欠電壓故障 ,輸入欠電壓故障,輸出欠電壓故障,保險絲熔斷燒壞故障,上電燒保險 管故障,輸入缺相故障,散熱扇過熱,負載短路等。SEW變頻器顯示報警代碼維修 SEW變頻器報錯維修
