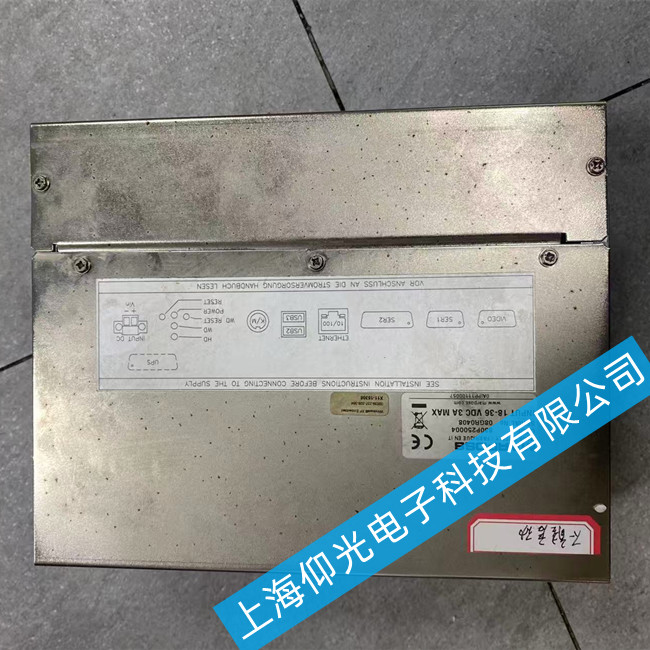

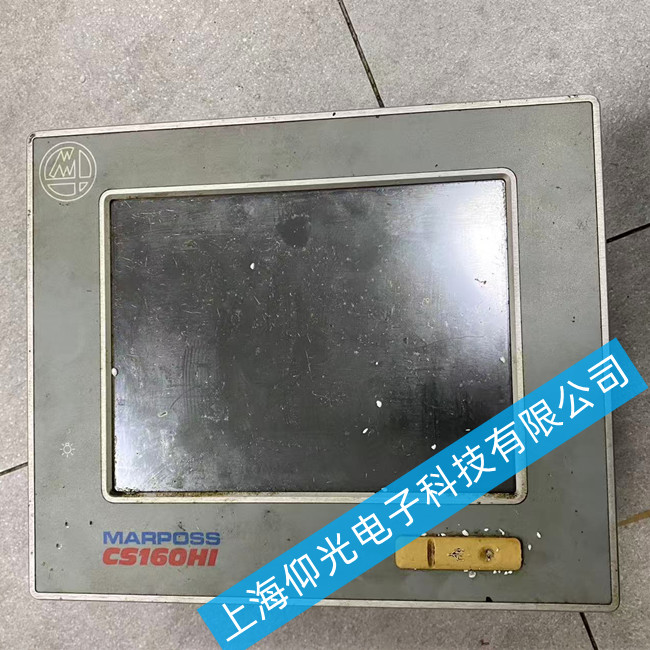

馬波斯觸摸屏維修830P250004上電花屏故障維修方法
馬波斯觸摸屏故障現象速診:830P250004“花屏”的典型特征
當按下設備電源鍵,屏幕出現以下任意一種畫面,即可判定為“上電花屏”故障:
屏幕布滿紅、綠、藍相間的粗大豎線或橫線,完全遮擋系統界面。
LVDS信號傳輸中斷(排線松動、主板LVDS芯片虛焊)
雪花噪點/閃爍
類似老式電視無信號時的“雪花”狀閃爍,或畫面快速抖動。
電源紋波過大(DC-DC電路濾波電容失效)
馬賽克/色塊
顯示內容被大塊彩色斑塊覆蓋,但隱約能看到部分菜單輪廓。
顯存(DDR)故障或主控芯片BGA虛焊
半邊正常半邊花
屏幕左側顯示正常,右側花屏(或反之
馬波斯觸摸屏維修后的老化測試與數據備份
高溫老化:維修完成后,用熱風槍對主板輕微加熱至50°C(手感微燙),同時觀察屏幕顯示。如果溫度升高后出現花屏,說明仍有虛焊或電容熱穩定性差。
振動測試:輕輕敲擊主板和屏線接口,模擬車間振動,確保畫面不閃爍。
數據備份:馬波斯設備通常存儲有工件的公差參數和校準數據。在維修前,如果設備還能短暫進入系統,務必通過U盤或串口將Parameter參數全部導出。否則屏幕修好了,機器也無法投入生產。

馬波斯觸摸屏維修常見故障:液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏,不正常開機、不能觸摸、觸摸不準,按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞,電源板、高壓板故障,液晶屏、主板壞等等。
