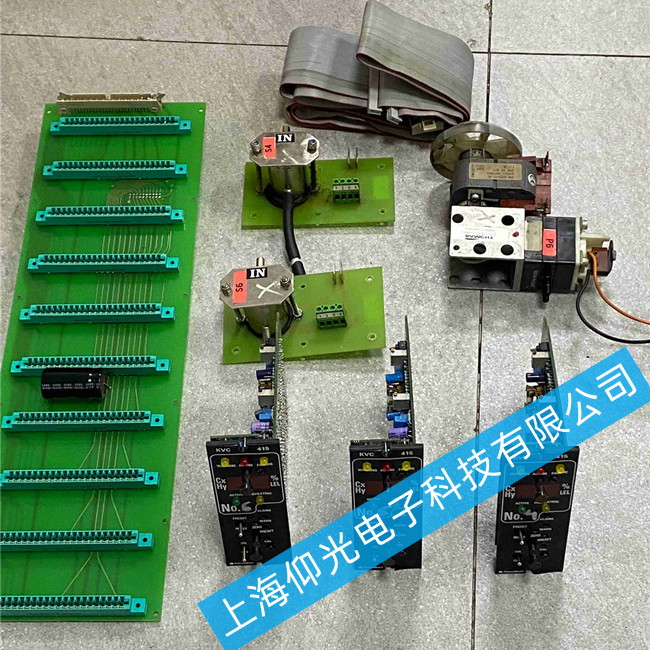

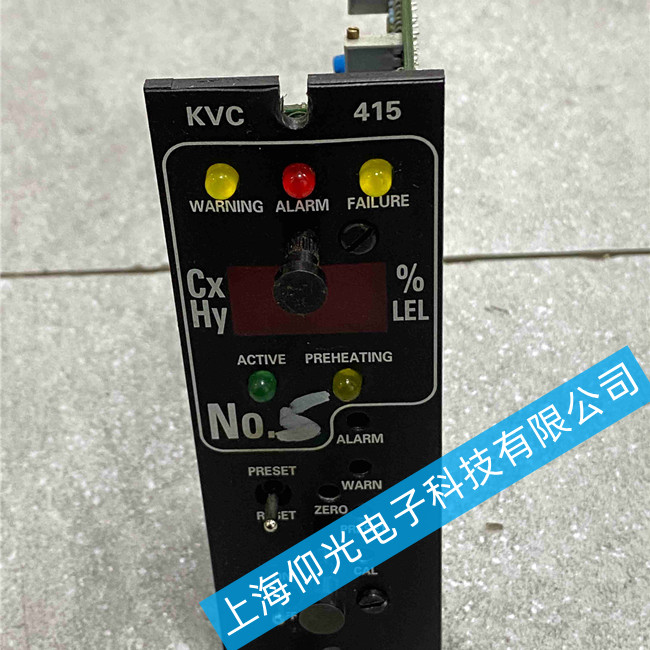

船舶康士廉主機主板維修 KVC415 常見故障維修指南
案例 1:主板無任何指示,電源熔斷器熔斷
現象:
KVC415 上電瞬間熔斷器熔斷,主板指示燈不亮,集控臺無任何響應。
排查:
斷開主板電源接線,測量輸入端電阻:正負極間阻值 <10 Ω(正常應數百 Ω 以上),確認主板內部短路。
目測發現電源濾波電解電容 C101(1000 μF/35V)鼓包,焊點有電解液滲出。
拆下 C101,測量其兩端阻值接近 0 Ω(擊穿);更換同規格電容后,輸入端阻值恢復 300 Ω。
上電測試:+24V 輸入正常,板上 +5V 輸出穩定,指示燈亮,功能恢復。
要點:
船舶振動+高溫易導致電解電容老化,建議定期巡檢(每 2 年)并預防性更換。
更換電容需注意極性、耐壓(不低于原值)、溫度等級(105℃ 優選)。
船舶康士廉主機主板維修前安全措施:
切斷主機控制電源(主開關 + 備用 UPS),確認母線放電完畢(高壓電容需等待 5 分鐘以上)。
佩戴防靜電手環,工具接地;機艙環境需通風、無易燃物。
記錄故障現象、報警代碼、操作時序,必要時拍照標記接線。
備齊萬用表、示波器(可選)、原廠圖紙(或等效替代資料)、同型號備件板。
船舶康士廉主機主板故障診斷流程(通用步驟)
1. 外觀檢查與清潔
斷電后拔出主板,觀察 PCB:有無燒焦痕跡、電容鼓包(尤以電源濾波電解電容為多)、芯片爆裂、焊點裂紋、鹽漬/油污堆積。
用無水酒精+軟刷清潔板面,重點清理插座、金手指、光耦/繼電器引腳。鹽霧環境需噴涂三防漆(維修后)。
2. 電源回路檢測
測量主板電源輸入端(通常標記 +24V、GND):空載電壓是否在 22–28 VDC(允許瞬態波動),極性是否正確。
檢查主板熔斷器(若有)阻值,異常需排查外部短路(如電纜破皮、負載擊穿)。
上電后測量板上穩壓芯片(如 78xx、開關電源模塊)輸出:+5V、±12V、3.3V 等是否穩定(偏差 ±5% 以內)。
異常時逐級斷開負載(拔插卡、芯片),定位短路點;常見為濾波電容擊穿、穩壓 IC 損壞。
