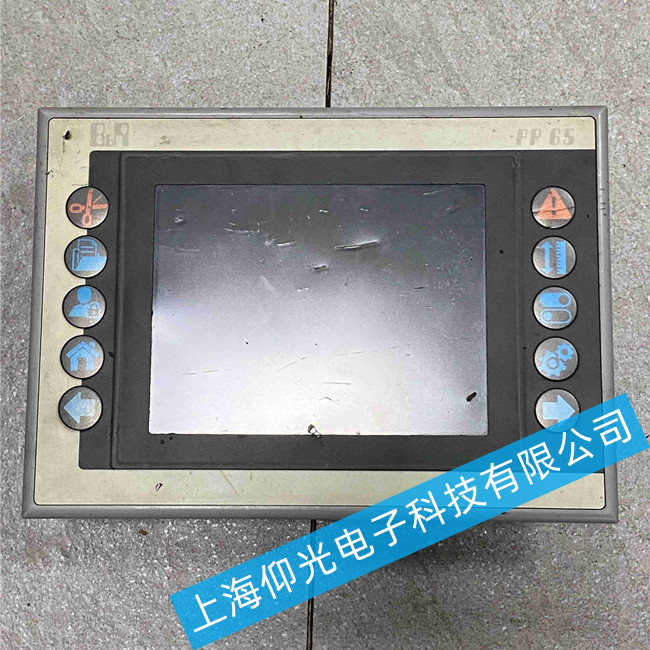

貝加萊觸摸屏維修4PP065.0571-X74F主板故障維修
貝加萊觸摸屏主板級維修實戰步驟
1 電源回路排查
輸入級檢測
測量 24V 端子對地阻值：若接近 0Ω，查輸入濾波電容（通常 100 µF/35V）、防反接 MOS（絲印 “AOD” 系列）是否短路；若阻值正常但上電無輸出，重點查 DC‑DC 主控（如 TPS5430 類）VIN 引腳是否得電、EN 使能電平是否正常。
次級輸出波形
用示波器觀察 3.3V/5V 紋波：若＞100 mV 或伴有高頻振鈴，更換輸出電解電容（470 µF/16V 等）及 MLCC 去耦電容；若某一路完全無輸出，查對應電感后端是否對地短路（CPU 核供電 MLCC 擊穿常見）。
保護電路復位
部分機型設計有過流/過壓保護 IC（如 TLV3011），觸發后鎖存需斷電復位；可暫時斷開保護信號測試，若恢復輸出則查采樣電阻及比較器周邊元件。
貝加萊觸摸屏維修后測試與預防建議
1 功能驗證清單
上電自檢
指示燈正常閃爍 → 電源 OK；
背光點亮且無閃爍 → 背光驅動及逆變器 OK；
出現貝加萊 LOGO → Bootloader 及 Flash 正常。
顯示與觸摸測試
進入系統后運行內置校準工具，全屏劃線無斷點/漂移；
長時間（≥2 小時）運行 demo 工程，無花屏/重啟。
通訊接口校驗
Ethernet Ping 測試丟包率 0%；
POWERLINK 與伺服驅動器聯機無報警；
USB 口識別 U 盤并讀寫文件。
