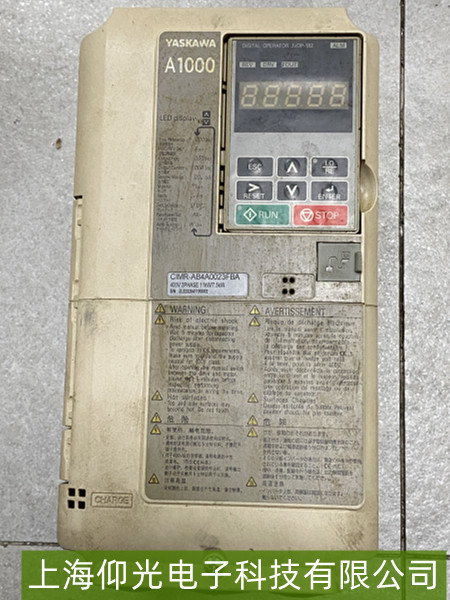

安川A1000變頻器OC過流報警維修指南
安川A1000變頻器出現“OC”（Over Current，過流）報警時，通常表示輸出電流超過額定值的限定閾值（常見觸發值為額定電流的150%-200%），可能由負載、電機、參數或硬件故障引發。以下是系統化的維修分析與解決方案：
一、故障觸發原因分析
電機所帶機械負載突發卡死（如傳送帶堵轉、風機葉輪卡滯），導致電機堵轉電流激增；
負載慣性過大且減速時間設置過短（如重載電機快速停機時再生能量未及時釋放）。
電機或接線問題
電機繞組短路/接地（如絕緣老化、受潮導致相間或對地短路）；
電機與變頻器輸出端子（U/V/W）連接松動、接觸電阻過大，或動力線破損導致局部過熱；
電機額定參數（電流、功率）與變頻器輸出能力不匹配（如小變頻器帶大電機）。
參數設置不當
加速/減速時間過短（電流上升過快觸發保護）；
電流限幅值設置過低（默認值可能不適用于高慣性負載）；
載波頻率過高（高頻下開關損耗增大，可能引發局部過流）。
硬件故障
變頻器輸出模塊（IGBT橋臂）損壞（如短路、驅動電路異常）；
電流檢測電路故障（如霍爾傳感器漂移、放大器失真，誤報過流）；
散熱不良導致模塊溫升過高（高溫下器件性能下降，電流耐受能力降低）。
二、維修步驟與技巧
1. 基礎排查與安全操作
斷電檢查：立即切斷變頻器電源，等待電容放電完畢（約5分鐘），避免觸電風險；
觀察現象：記錄OC報警時的運行狀態（如啟動階段、加速中、恒速運行），判斷是否與特定工況相關；
測量負載：手動盤動電機軸（斷電狀態下），確認負載是否卡死（若無法轉動，需先解決機械問題）。
2. 電機與接線檢測
絕緣測試：用500V兆歐表測量電機繞組對地及相間絕緣電阻（正常值＞1MΩ），若低于0.5MΩ則繞組可能受潮或短路，需烘干或更換電機；
接線檢查：重新緊固U/V/W輸出端子及電機接線（確保接觸電阻＜0.1Ω），檢查動力線有無破損、老化（尤其是靠近變頻器側的高頻干擾段）。
3. 參數優化調整
關鍵參數復位：恢復出廠默認參數（謹慎操作，需備份原設置），重點檢查：
加速時間（ACC）/減速時間（DEC）：根據負載慣性調整（如重載電機建議加速時間≥10-30秒）；
電流限幅值（CL）：適當提高默認限幅值（參考手冊推薦范圍，不超過額定電流的200%）；
載波頻率（C/F）：若報警與高頻噪音相關，可降低載波頻率（如從默認15kHz降至8-10kHz）。
4. 硬件深度檢測
電流傳感器校準：檢查變頻器內部的電流檢測霍爾元件（通常集成于輸出模塊），若懷疑漂移，可通過專業儀器校準或更換；
IGBT模塊與驅動電路：使用萬用表檢測IGBT橋臂的正反向電阻（正常應為高阻值，若短路則電阻接近0Ω），驅動電路的驅動電壓（通常為±15V左右，異常可能導致IGBT誤導通）；
散熱系統：清理散熱風扇及風道灰塵，檢查散熱片溫度（運行時模塊溫度應＜85℃，若過熱需改善通風或更換散熱部件）。
5. 保護功能驗證
短接變頻器控制端子“復位”信號（參考手冊），嘗試重新啟動并觀察是否復現OC報警；若報警消失但負載運行異常，需重點排查機械負載或電機本體問題。
