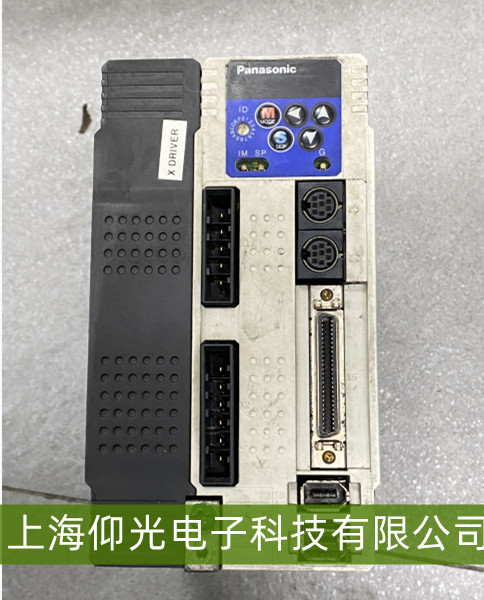

松下 MINAS A4 伺服驅動器無輸出扭矩故障維修
一、故障現象特征
松下 MINAS A4 伺服驅動器在接收到運動指令（如 PLC 或上位機發送的脈沖/模擬量信號）后，伺服電機無實際扭矩輸出，表現為電機不轉動、負載靜止（如機械臂卡滯、傳送帶停轉），但驅動器可能無報警代碼（或顯示“無異常”狀態），僅通過觀察電機狀態或負載反饋發現異常。部分情況下，驅動器面板可能提示“扭矩限制”“使能未激活”等隱性提示。
使能與控制信號問題：驅動器的“使能信號”（EN）未有效激活（如外部繼電器觸點未閉合、PLC 輸出信號未傳遞到驅動器使能端子），或控制模式設置錯誤（如脈沖指令模式與驅動器配置不匹配）；扭矩限制參數（如“轉矩上限”）被設置為 0% 或過低值。
接線與硬件故障：驅動器與電機的動力線（U/V/W 相）或編碼器線連接松動、斷路或極性接反（如 U/V/W 相序錯誤導致電機堵轉）；驅動器內部功率模塊（如 IGBT 橋臂）損壞，無法輸出 PWM 調制的高頻電壓驅動電機。
參數配置錯誤：伺服驅動器的基本參數（如電機型號、額定電流/電壓）未正確設置（與實際連接的 MINAS A4 電機規格不匹配），或增益參數（如速度環/位置環增益）異常導致系統不穩定，驅動器主動抑制扭矩輸出。
三、診斷與維修步驟
基礎檢查：
確認驅動器的“使能信號”端子（通常標注為 EN 或 SON）電壓是否正常（一般為 24V DC 高電平有效，需用萬用表測量端子間電壓是否達到 24V）；檢查控制模式（如脈沖+方向、模擬量電壓控制）是否與上位機指令一致（通過驅動器面板或調試軟件查看當前模式設置）。
檢查扭矩限制參數（如“Pr0.08 轉矩限制”或類似代碼），確保其值大于 0%（通常設為 100% 或根據負載需求調整）。
接線與硬件檢測：
斷電后重新插拔驅動器與電機的動力線（U/V/W）和編碼器線，確保端子緊固無氧化；用萬用表測量動力線通斷（U/V/W 相間電阻應平衡，電機繞組正常阻值參考說明書），并檢查相序（若電機反轉但無扭矩，可能是相序錯誤，調整 U/V/W 接線順序）。
觀察驅動器散熱風扇是否運轉（過熱可能導致保護性降扭），檢查功率模塊（如 IGBT 散熱片）是否有過熱痕跡（如變色、異味），必要時通過專業儀器檢測功率器件導通性。
參數與保護功能排查：
通過驅動器操作面板或專用軟件（如松下 MINAS A4 調試工具）檢查電機型號參數（如“Pr0.01 電機類型”需與實際電機銘牌一致），并恢復默認參數后重新自學習（部分型號需執行“電機調諧”操作以匹配編碼器反饋）。
查看驅動器隱藏報警記錄（部分無顯式報警但會記錄故障代碼），如過流（OC）、過壓（OV）等，若存在則針對性處理（如清理電機繞組短路點、檢查制動電阻是否異常）。
