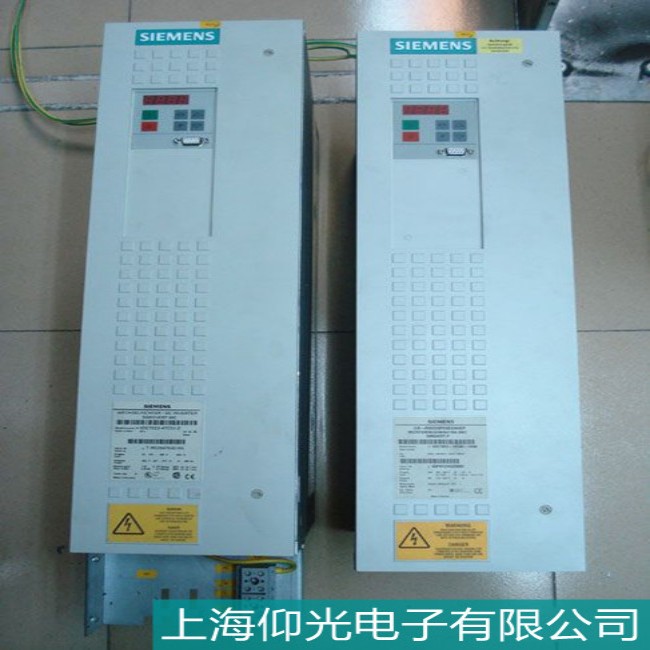

針對西門子變頻器G120的過流故障，以下是一個詳細的維修方案：
一、故障原因分析
過流故障通常是由于變頻器輸出電流超過設定值或允許范圍引起的。可能的原因包括：
- 負載過大：電機負載超過變頻器的額定輸出能力。
- 電機參數設置不當：如電機額定功率、額定電流等參數設置錯誤。
- 電纜長度過長：過長的電纜會增加線路阻抗，導致電流增加。
- 短路或接地故障：電機電纜或電機內部存在短路或接地現象。
- 控制系統故障：變頻器內部的控制系統出現故障，導致輸出電流無法正常控制。
- IGBT模塊損壞：IGBT模塊是變頻器的核心部件，負責將直流電轉換為交流電，若損壞會導致電流異常。
二、維修步驟
-
檢查負載情況
- 觀察電機是否過載運行，測量電機電流是否超過額定電流。
- 若負載過大，考慮減輕負載或更換更大功率的電機。
-
檢查電機參數設置
- 確認變頻器中設置的電機參數（如額定電壓、額定電流、額定功率等）與實際電機參數一致。
- 若參數設置不當，進行調整。
-
檢查電纜長度和連接
- 確認電動機電纜長度未超過允許的最大值。
- 檢查電纜連接是否牢固，有無松動或接觸不良現象。
- 若電纜過長或連接不良，更換合適長度的電纜或重新連接電纜。
-
檢查短路與接地故障
- 使用絕緣電阻表檢測電機電纜和電機的絕緣電阻。
- 若絕緣電阻低于規定值，表明存在短路或接地故障。
- 排查并修復短路或接地故障點，或更換電纜、電機。
-
檢查控制系統
- 檢查變頻器的控制系統是否正常工作，有無報警信息。
- 若控制系統出現故障，根據報警信息進行排查和修復。
- 若無法自行修復，聯系專業維修人員進行處理。
-
檢查IGBT模塊
- 使用萬用表檢測IGBT模塊的導通和截止情況。
- 若IGBT模塊損壞，更換新的IGBT模塊。
- 更換模塊時，注意防靜電操作，避免損壞其他元器件。
-
檢查其他可能因素
- 檢查變頻器的散熱風扇是否正常工作，確保設備散熱良好。
- 檢查變頻器的輸入電壓是否穩定，避免電壓波動對變頻器的影響。
- 適當增加斜坡上升時間（如參數P1120），使電機啟動和停止更平穩，減少電流沖擊。
- 減小“起動提升”的強度（如參數P1312），降低啟動時的輸出電壓，避免啟動電流過大。
三、預防措施
- 定期維護：定期對變頻器進行清潔、檢查和保養，及時發現并處理潛在問題。
- 合理選型：根據負載需求選擇合適的變頻器型號和規格，避免超負荷運行。
- 正確安裝：按照說明書正確安裝和接線，確保電纜長度和連接符合要求。
- 加強監控：安裝電流、電壓等監控設備，實時監測變頻器的運行狀態，及時發現并處理異常情況。
四、注意事項
- 安全操作：在維修過程中，務必遵守安全操作規程，確保在斷電狀態下進行維修，使用絕緣工具，避免觸電事故。
- 專業維修：對于復雜或不確定的故障，建議聯系專業的維修人員進行處理，避免因操作不當造成設備損壞或人身傷害。
-
備份數據：在維修前，備份變頻器的重要參數和數據，以防數據丟失。
通過以上維修方案，可以有效地解決西門子變頻器G120的過流故障，確保設備的穩定運行。
上海仰光電子維修西門子變頻器G120常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
