司維修到一臺大中品牌，雖然大眾但是品牌很響，丹佛斯變頻器，它的故障，過電流和過熱故障。有一條線上的控制機械的變頻器發生了故障了，上點電顯示是正常的，但是一運行就出故障，這時故障就來了，顯示過電流故障，過一會有顯示過熱故障。兩個故障發生間隔數秒鐘。

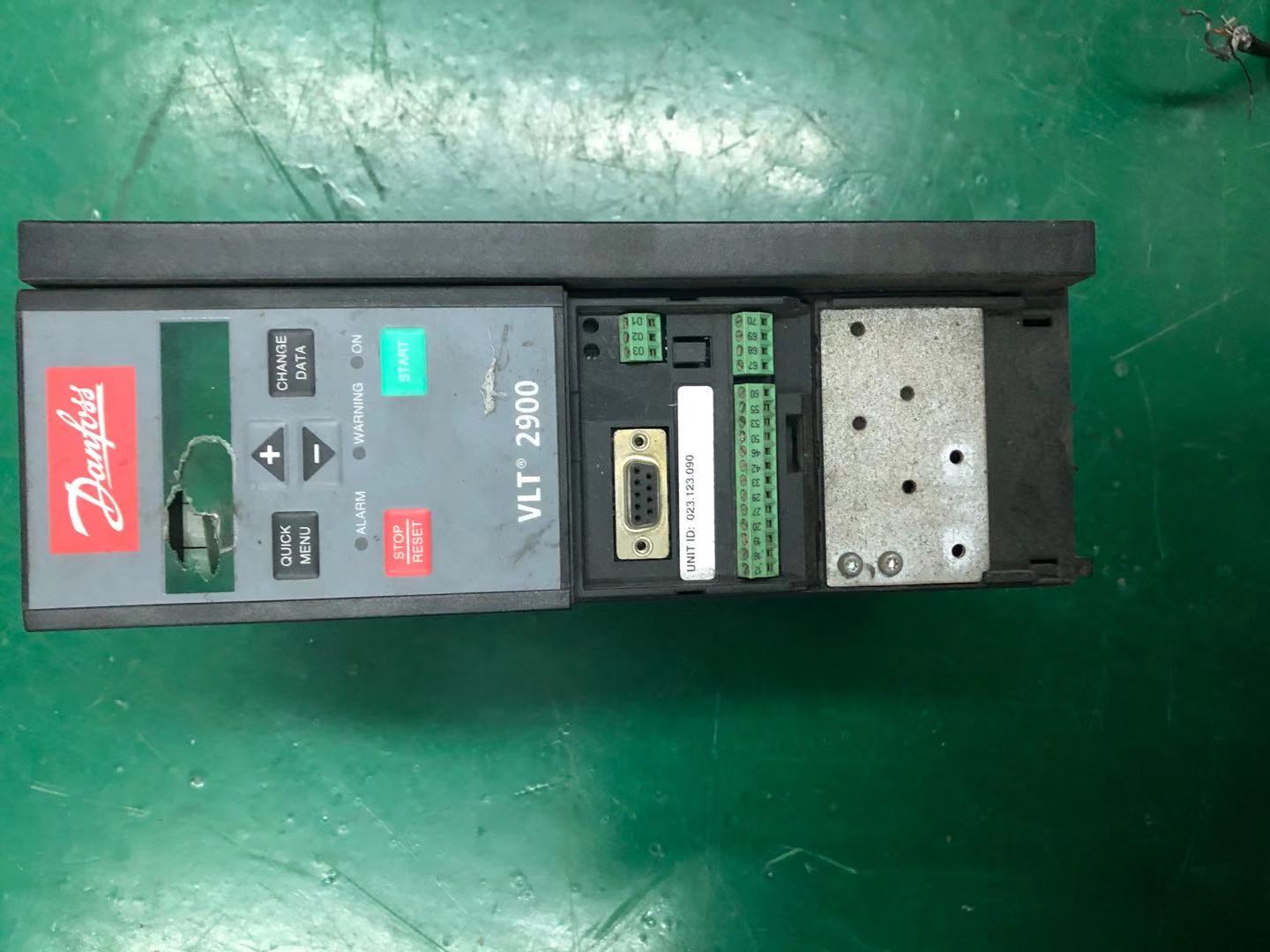

丹佛斯變頻器過電流電壓故障維修
首先確定的是否有過負載情況，我的操作方法是取掉負載線，然后上電測試，這個方法就是直接驅動負載使用空載來測試丹佛斯的是否有過負載故障的。上電測試以后發現沒有過負載，測試一切正常。下面我們修需要檢測丹佛斯的檢測電路，一個是電流互感器和檢溫電路。通過短接這兩個模塊后，問題竟然還沒有解決，看來這個故障不在檢測線路上，而在驅動和主板上。
丹佛斯變頻器過電流故障維修"
為了排除這兩個故障中的其中一個。我們首先測試驅動電路的輸出電壓，發現電壓正常，在額定的范圍內，那么此時的故障就顯而易見了，于是直奔主板，剛好手上有一款主板，直接替換后，上電測試發現故障解除，到最后發現故障出在主板上。
故障排除和原因猜想
雖然電路互感器和檢溫電路沒有故障，但是丹佛斯的主板上自帶了檢測電流和溫度的電路，丹佛斯的這個設計其實就是雙保險了，后來對主板這兩個電路重新檢測后，發現這兩個電路的供電線全部老化了，使得他們不能正常工作，而這個主板已經太老了，沒有維修的價值了，到最后還是跟換新主板可以工作時間長一些。
丹佛斯變頻器故障代碼No.說明警告報警/跳閘
報警/跳閘鎖定
參數參考值
110V 電壓低X 2斷線故障(X)(X) 6-013無電動機(X) 1-804主電源缺相(X)(X)(X)14-125直流回路電壓高X 6直流回路電壓低X 7直流回路過壓XX 8直流回路欠壓XX 9逆變器過載
XX 10電動機 ETR溫度過高(X)(X) 1-9011電機熱電阻溫度高(X)(X) 1-9012轉矩極限XX 13過電流XXX 14接地故障XXX 15不兼容硬件 XX 16短路 XX 17控制字超時(X)(X) 8-0423內部風扇X 24外部風扇X 14-5325制動電阻器X 26制動電阻功率極限(X)(X) 2-1327制動斬波器短路XX 28制動檢查(X)(X) 2-1529變頻器溫度過高XXX 30
電動機 U 相缺相(X)(X)(X)4-5831電動機 V 相缺相(X)(X)(X)4-5832電動機 W 相缺相(X)(X)(X)4-5833充電故障
XX 34現場總線通訊故障XX 35超出頻率范圍XX 36主電源故障XX 37相位不平衡XX 38內部故障 XX 39散熱傳感器 XX 40T27 過載(X) 5-00, 5-0141T29 過載(X) 5-00, 5-02
42X30/6 過載
(X) 5-3242X30/7 上的數字輸出過載(X) 5-3346功率卡電源 XX 4724 V 電源故障XXX 481.8 V 電源下限 XX 49速度極限X(X) 1-8650AMA校準失敗 X 51AMA 檢查 Unom 和 Inom X 52AMA Inom 過低 X 53AMA 電動機過大 X 54AMA 電動機過小 X 55AMA參數超出范圍 X 56AMA過程被用戶中斷 X 57AMA 超時 X 58AMA內部故障XX 59電流極限X 60外部互鎖X 62輸出頻率極限X 64電壓極限X 65
控制卡溫度
