設備名稱：施耐德伺服驅動器。型號：LXM32AD72N4
故障現象：運行時報故障代碼8141
最近收到客戶送修幾臺施耐德伺服驅動器維修，其中有一臺報故障代碼8141。拆開驅動器，觀察驅動板，沒有發現明顯的異味、元器件外表開裂、電容漏液等明顯的故障。伺服驅動器維修處理方法可以咨詢上海仰光電子科技有限公司13817011982因為有相同的設備，雖然故障現象都不一樣，故障點也各有不同，因此抽取兩臺相同的設備進行雙板直接對照測試，這樣參考著對比測試容易發現疑點。

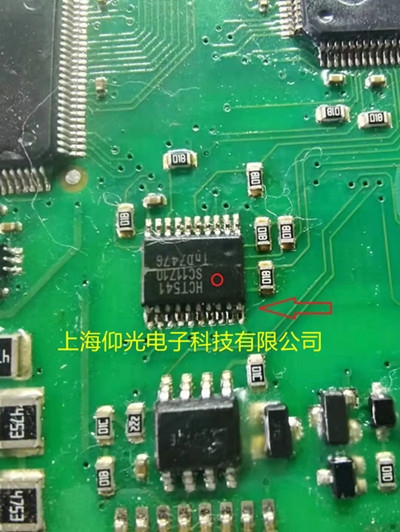

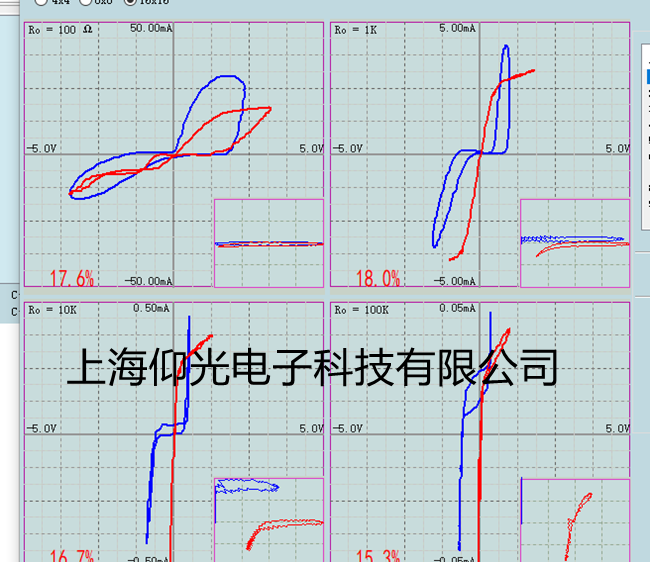

當對比測試到芯片HCT541的第13腳時，發現曲線有明顯不同，參考下面4窗曲線對比圖：
從曲線對比測試圖中觀察到，1K、10K、100K阻抗測試下，紅色曲線的PN結特征消失，懷疑該芯片有問題；

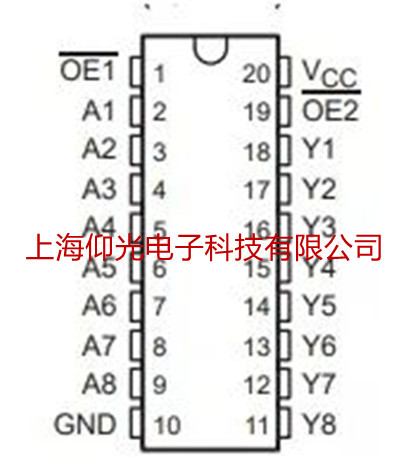

查找HCT541器件手冊，HCT541是具有三態輸出的八路緩沖器和線路驅動器，內部結構圖如下：
施耐德伺服驅動器維修電話 15800396882 微信同號
由HCT541內部結構圖看出第13腳為輸出腳，輸出腳通常帶負載，對驅動能力有要求，工作時間長了容易出問題，損壞幾率比較大，所以考慮更換該芯片試試；
通過更換HCT541后，曲線對比也一致了，然后裝機試驗，故障現象消失。
