物流公司設備普傳變頻器8093G3上電無顯示，欠壓保護故障維修
維修中心接到客戶報修變頻器一臺，型號為普傳8090G3 ，功率93KW，上電無顯示。普傳變頻器pi7800
檢修過程：
1、上電無顯示的故障一般有兩種可能，一種是電源電路出現問題，還有一種主板問題；
2、先大致測量了一下整流模塊沒有明顯問題，IGBT模塊的續流二極管導通電壓有一路比其他兩路稍微偏高；

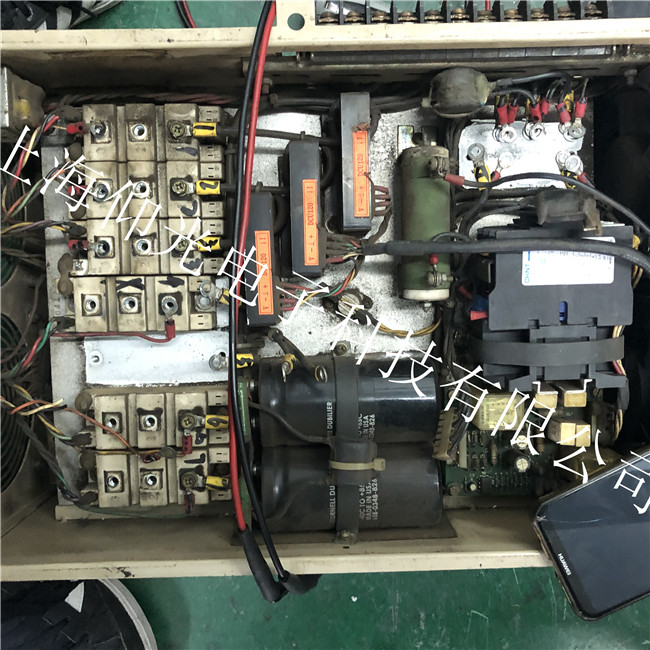

3、繼續拆機檢查，發現儲電電容與模塊連接的保險管燒斷，電路中應該有短路造成強電流燒斷保險管；
4、拆下驅動板，發現該變頻器由驅動板控制三個IGBT模塊進行輸出，其中V相驅動電路兩個芯片已經沒有（可能受強電流沖擊脫落），連接的電阻外觀已經開裂，IGBT模塊已經炸開，完全燒黑了，產生負壓的穩壓管也已經裂開；
5、根據另兩路的驅動電路（每一路同時控制一相上下橋）將缺失的芯片更換，同時檢查其他元件，把損壞的電阻還上新的，給驅動板單獨上電，六路驅動負壓正常，驅動芯片正常，驅動放大電路也正常；
6、購買IGBT模塊更換，換上同規格的保險管，交客戶試機，運行正常
普傳變頻器欠壓保護(LU):
1. 首先檢查輸入電源電壓是否正常,接線是否良好,是否
缺相.
2. “04”值參數電阻是否適當.
3. 因更換電源板或主控板所引起的欠壓保護,需調整VpN
參數電阻.
4. 電壓檢測回路,運放等器件不良也能導致欠壓.
九、有頻率顯示,但無電壓輸出:
1. 變頻器運行后,有運行頻率,但在U、V、W之間無
電壓輸出,此時需檢查載波頻率參數是否有丟失.
2. 若載波頻率參數正常,可運行變頻器,用示波器檢查
其驅動波形是否正常.
3. 若驅動波形不正常,則需檢查主控板CPU發出的
SPWM波形是否正常,若異常,則CPU故障;若主控板的
SPWM波形正常,則需斷電更換26P排線再試,若驅動板
驅動波形仍不正常,則驅動電路部分有故障,需修理或更
換.
十、繼電器不吸合:
1. 首先應檢查輸入電源是否異常(如缺相等).
2. 檢查電源板與電容板之間的連線是否正確,是否有松動
現象.
3. 檢查主控板與電源板之間的26P排線是否有接觸不良或
斷線現象,導致REC控制信號無效,繼電器不吸合.
4. 繼電器吸合回路元器件壞也導致繼電器不吸合.
5. 繼電器內部壞(如線圈斷線等).
