西門子6se70系列變頻器維修報警維修大全
F001 6SE70 西門子 Maincontactorcheckback如果已設置主接觸器返回信號，在下達開機命令后，經P600設定時間后仍無返回信號對他激同步電機（P095=12），勵磁電流單元無返回信號 P591SrcContactorMsg參數值必須與主接觸器返回信號一致，檢查主接觸器返回信號電路（或在同步電機時，勵磁電流返回信號）
F002 6SE70 西門子 Pre-charging在預充電時達不到80（%）的最小直流母線電壓（P071線電壓x1.34）超過3S的最大預充電時間 檢查電源電壓與P071線電壓相比較（在直流裝置將P071與直流母線電壓相比較）檢查直流裝置上的整流/回饋單元整流/回饋單元必須先于逆變器投入電網

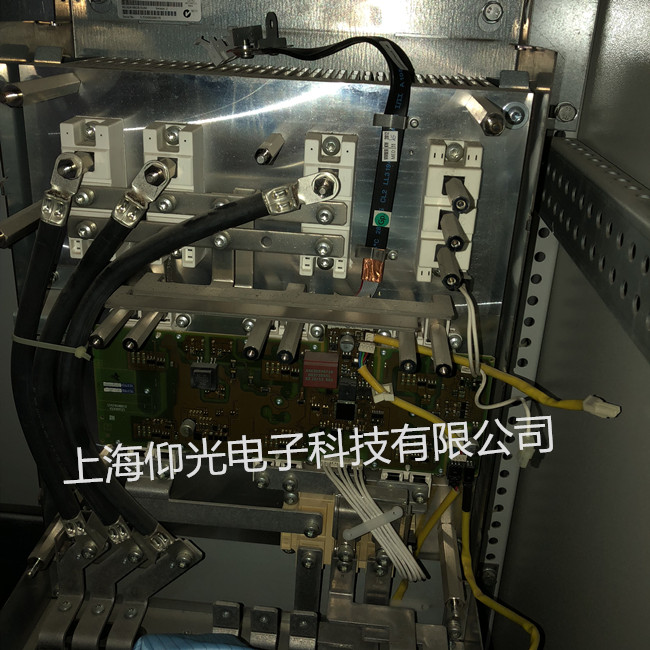

F006 6SE70 西門子 DClinkovervoltage由于直流母線電壓過高，該裝置關機電源電壓范圍|直流電壓范圍|關機門檻208V-230V|280V-310V|appr.410V380V-460V|510V-620V|appr.820V500V-575V|675V-780V|appr.1020V660V-690V|890V-930V|appr.1220V對于并聯連接的變頻器（規格L）r949=1：主動裝置直流母線過電壓r949=2：從動裝置直流母線過電壓 檢查電源電壓或輸入直流電壓變頻器在無整流可能的回饋模式下運行如變頻器電源電壓達到上限并且工作于滿載狀態，當有缺相時，F006報故障或許：增大P464下降時間激活P515DC母線電壓調節器（預先檢查P071）減小P526搜索速度減小P259最大發電功率（僅適用于P100=3,45)）
F008 6SE70 西門子 DClinkundervoltage直流母線電壓（P071線電壓）降到其值的76（%）以下，當動能緩沖勢能時，降至61（%）以下在“正常”運行（即無模擬）時直流母線欠電壓在激活動能緩沖時直流母線欠電壓和轉速低于電機額定轉速的10（%）發生了“短時電源故障”，這只能在電源重新恢復后才能檢測到（自動再起動標志） 檢查：輸入直流電壓直流母線
西門子6SE70工程型變頻器，出現的比較多的故障有上電顯示“E”的，有上電自檢報F011、F029、還有啟動就報F025的。
一般顯示一個E的大部分都是開關電源故障，主要表現為開關電源的15V電源沒有，其中開關電源部分比較容易出問題的幾個點就是MT33167、4974電源腳兩端的小電容，還有4974前端一個編號為Z8的小三極管（這個小三極管我自己碰到過好多回，這個管子一換立馬見效）。也有時顯示一個E,但是開關電源部分沒什么問題（我碰到過一回），怎么檢查都是好的，但是接上CUVC板就不行，我碰到的一回就是在沒有備用的CUVC板的情況下自己檢查，發現CUVC板上所有的5V電源短路了，斷開所有的5V芯片和電容后發先還短路，最后沒辦法的情況下把三相檢測芯片旁邊的單片機吹下來才不得不承認一個事實，單片機短路了。
上電自檢時報F011故障主要出在驅動和檢測上面，驅動要是不好，或者不接IGBT那毫無疑問肯定會報警，70機的驅動采用的是陶瓷片封裝的驅動厚膜，問題主要也就是出在上面，這個片子壞了其實也可以修的，只是在焊接時要特別小心，上面的焊盤和容易掉；再就是在厚膜片旁邊有一個塑料封裝的無極電容，當驅動損壞時也很容易擊穿該小電容。當驅動靜態驅動電壓都正常的情況下，F011一般故障就出現在電流檢測上面了，30KW以下的70機電流檢測有一個專門的厚膜，通過厚膜經過一個A7的三極管給傳感器供電，傳感器的輸出信號共同給一個084,經過084再給厚膜片檢測，當變頻器檢測到有一個傳感器信號不對時就會報F011,但是當檢測一個正常一個沒有時是不會報警的，我碰到幾回都是這樣的；30KW以下的小功率70機的傳感器一般不會壞，在厚膜片及前端電路都正常的情況下報F011時最大的可能就是厚膜片后面到084和傳感器之間的A7的三極管故障和084的故障，但是當這個三極管故障時靜態量都是好的，換了就沒事了。當厚膜片有故障時也會報F011,這種厚膜片可以檢測兩路信號，分別檢測兩個傳感器信號，兩路是完全分開的互不相干，經常只壞了一路，但是把兩個傳感器都裝上有信號輸入時就會報F011,可以通過卸傳感器的辦法檢測出來。
