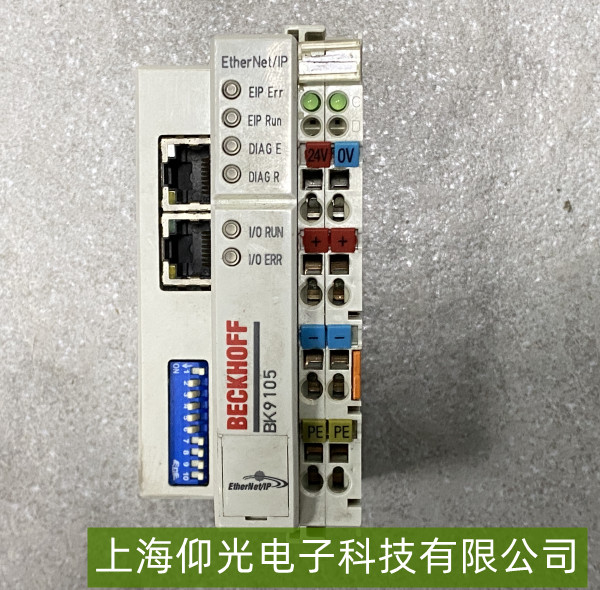

倍福BK9105耦合器 “DI/DO 信號無響應”故障維修指南
一、基礎檢查與快速驗證供電與連接狀態
首先確認耦合器供電正常（標準24V DC，電壓波動范圍±10%），檢查電源模塊指示燈是否常亮（正常為綠色）。同時排查 總線端子排（如KLxxxx）與BK9105的連接 是否牢固（尤其是端子排的機械鎖扣是否卡緊），松動的接線會導致信號傳輸中斷。
通道狀態指示燈
觀察耦合器及對應端子排上的LED指示燈：
DI通道：輸入有效時（如外部開關接通24V），對應通道指示燈應亮起；無響應時可能為信號未輸入或通道損壞。
DO通道：輸出激活時（如PLC程序下發高電平），對應通道指示燈應點亮且負載（如繼電器）動作；若燈不亮，可能為輸出未使能或硬件故障。
二、信號鏈路深度排查
外部設備與接線驗證
DI側：用萬用表測量外部輸入信號（如按鈕/傳感器）是否真實輸出24V（或邏輯高電平），并檢查信號線是否短路/斷路（重點排查線纜破損、虛接）。若外部信號正常但耦合器未檢測到，可能是DI通道損壞。
DO側：確認負載（如電磁閥、指示燈）未短路/過載，且DO輸出端到負載的接線正確（注意正負極匹配）。若負載正常但無動作，可能是DO通道未輸出或驅動能力不足。
總線通信與配置
BK9105通過EtherCAT總線與控制器（如CX系列PLC）通信，需檢查：
總線拓撲中BK9105的站地址是否與PLC配置一致（通過TwinCAT軟件查看）；
TwinCAT工程中DI/DO通道是否正確定義（如數據類型、映射地址），若配置錯誤（如通道未啟用或地址偏移），程序無法識別信號。
三、硬件與軟件修復
通道隔離與替換測試
若單個DI/DO通道無響應，可嘗試短接該通道的輸入（DI：用導線連接24V與信號端；DO：直接給輸出端加24V），觀察指示燈或負載是否響應——若仍無反應，基本判定該通道硬件損壞，需更換端子排或耦合器。
若多通道同時異常，優先排查耦合器主板故障（如電源模塊、通信芯片損壞），必要時聯系倍福技術支持更換核心部件。
固件與軟件更新
檢查BK9105及控制器固件版本（通過TwinCAT System Manager），過舊版本可能存在兼容性問題，升級至官方推薦版本可修復已知缺陷。同時確認TwinCAT工程中未啟用“通道禁用”或“安全鎖定”功能（如緊急停止回路誤觸發）。
