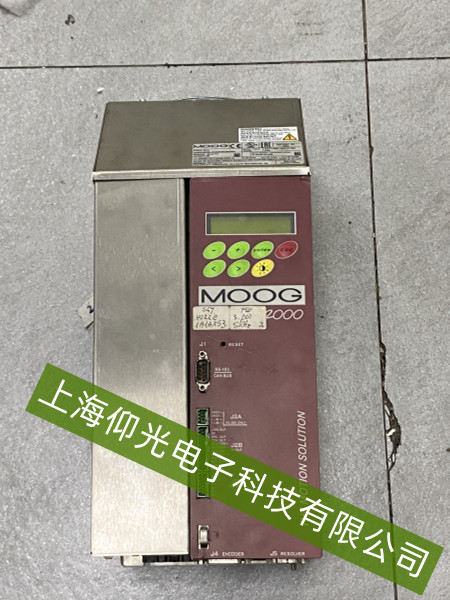

MOOG DS2000 伺服驅動器編碼器反饋信號丟失故障維修指南
MOOG DS2000 伺服驅動器廣泛應用于高精度運動控制場景（如數控機床、機器人關節），其編碼器反饋信號（如增量式/絕對式編碼器信號）是實現位置/速度精準控制的核心。當出現 “編碼器反饋信號丟失” 故障時，驅動器通常會報錯（如“Encoder Loss”“Feedback Error”），導致電機停機或運行異常。以下是系統性維修指南。
一、快速定位故障現象
典型表現：驅動器面板顯示編碼器相關報警代碼（參考手冊確認具體代碼，如“E201”可能代表反饋信號異常）；電機無法啟動，或運行中突然抖動、失控。
初步排查：斷開負載（如電機軸脫開），僅測試驅動器與編碼器的通信——若空載仍報錯，問題集中在編碼器或驅動器接口；若帶載正常，需檢查機械連接（如聯軸器偏移）。
二、常見故障原因及維修步驟
1. 編碼器硬件故障
信號線損壞：編碼器至驅動器的反饋線（如多芯屏蔽線）因長期彎折、拉扯或磨損，導致內部導線斷路或短路。檢查線纜外觀是否有破損、壓痕，用萬用表測量關鍵信號線（如A+/A-、B+/B-、Z+/Z-通道）的通斷及阻抗（正常應為幾十至幾百歐姆，具體參考編碼器手冊）。
編碼器本體損壞：增量式編碼器的光柵盤臟污/劃傷、絕對式編碼器的存儲芯片失效，或內部電路元件老化（如光電傳感器故障）。可嘗試清潔編碼器光柵（用無水酒精棉簽輕拭，避免刮傷），若無效則需更換同型號編碼器。
供電異常：編碼器需獨立供電（常見5V/12V DC），若驅動器提供的編碼器電源模塊故障（如電壓不穩、紋波過大），會導致信號失真。用萬用表測量編碼器供電電壓是否符合規格（誤差±5%內）。
2. 連接與接口問題
連接器松動/氧化：編碼器與驅動器的接頭（如DB9、圓形航空插頭）因振動松脫，或金屬觸點氧化（表現為接觸電阻增大）。重新插拔連接器，確保鎖緊到位；若觸點氧化，可用砂紙輕輕打磨后涂抹導電膏。
屏蔽層未接地：反饋線的屏蔽層未可靠接地（如僅一端接地或多點接地），引入電磁干擾（如伺服電機高頻噪聲），導致信號畸變。檢查屏蔽層是否單端接地（通常接驅動器側外殼），并確保接地電阻＜1Ω。
3. 驅動器配置或參數錯誤
編碼器類型設置錯誤：驅動器參數中配置的編碼器類型（如增量式/絕對式、分辨率、脈沖數）與實際不符，導致信號解析失敗。通過驅動器操作面板或調試軟件（如MOOG配套工具），核對編碼器型號參數（參考編碼器銘牌）。
增益/濾波參數不合理：位置環或速度環增益過高，或反饋濾波時間常數過小，放大了微小信號噪聲，觸發驅動器誤判。適當降低增益值（如按手冊推薦初始值下調20%），或增大濾波時間常數。
4. 環境干擾
強電磁環境（如附近有大功率變頻器、電焊機）可能耦合干擾至反饋線。檢查線纜是否遠離動力線（間距＞30cm），或改用雙絞屏蔽線并加強接地。
三、維修后驗證
完成上述步驟后，需逐步測試：
先上電檢查驅動器是否仍報編碼器錯誤；
空載運行電機，觀察反饋信號是否穩定（可通過驅動器診斷界面查看實時反饋位置/速度值）；
帶載測試，確認運動精度（如定位偏差、速度波動）符合要求。
