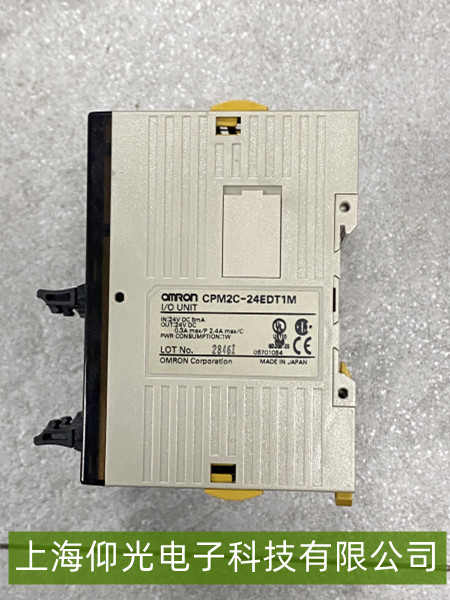

歐姆龍PLC模塊“通信指示燈頻繁閃爍”故障快速維修
一、故障本質：通信指示燈閃爍的含義
歐姆龍PLC通信指示燈（通常為“LINK”“COM”或型號特定的通信狀態燈，如NJ/NX系列的“NET”燈）頻繁閃爍，一般表示通信鏈路不穩定——可能處于“正在連接但未成功建立穩定通信”“數據包丟失/沖突”或“硬件/參數配置錯誤”狀態。若指示燈持續常亮為正常，慢閃可能為低速通信，而高頻閃爍（如每秒多次）多為異常。
二、快速排查與維修步驟
1. 基礎檢查：先看“物理連接”
通信線纜：檢查PLC模塊與上位機（如HMI、工控機）、其他PLC或網絡設備的通信線（如RS485/RS232/以太網線）是否松動、脫落或彎折。歐姆龍常用通信接口為RJ45（以太網）或DB9（串口），重新插拔接口確保接觸良好；若線纜為非屏蔽或老化（外皮破損、芯線氧化），需更換為原廠或屏蔽雙絞線（如EtherNet/IP推薦使用Cat5e以上規格）。
接口狀態：觀察通信接口是否有物理損壞（如RJ45水晶頭針腳彎曲、DB9接口金屬片氧化），用酒精棉簽清潔氧化部位（勿用硬物刮擦）。
2. 通信參數匹配：最易忽略的“軟件設置”
協議與波特率：確認PLC模塊的通信協議（如Modbus RTU、Ethernet/IP、Host Link）與上位機/設備一致，且波特率（如9600/19200/115200）、數據位（通常8位）、停止位（1或2位）、校驗方式（無/奇/偶）完全匹配。參數錯誤會導致通信握手失敗，指示燈頻繁嘗試連接（閃爍）�？赏ㄟ^PLC編程軟件（如CX-Programmer、Sysmac Studio）在線查看當前配置。
IP地址沖突（以太網）：若為以太網通信，檢查PLC模塊的IP地址是否與網絡內其他設備沖突（如與電腦或交換機同網段IP重復），確保IP在正確子網內（如192.168.1.X網段）。
3. 電源與干擾：隱藏的“干擾源”
供電穩定性：PLC模塊通信異�？赡芤螂娫措妷翰▌樱ㄈ纭�10%以上）導致內部電路工作不穩定。用萬用表檢測模塊供電電壓（參考手冊標定值，如24V DC模塊需18~30V DC），若電壓不足（如啟動大功率設備時壓降明顯），加裝穩壓電源或獨立供電。
電磁干擾：通信線靠近變頻器、伺服驅動器等高頻設備時，易受電磁輻射干擾。將通信線與動力線分開敷設（間距＞30cm），或為信號線加裝屏蔽層（屏蔽層單端接地至PLC柜地排）；若現場無法規避干擾，改用光纖通信（如EtherCAT長距離場景）。
4. 模塊硬件檢測：終極排查
若上述步驟無效，可能是PLC通信模塊本身故障（如芯片損壞、通信端口虛焊）。嘗試用備用同型號模塊替換測試（需斷電操作），若替換后指示燈恢復正常，則原模塊需返廠維修；也可通過PLC診斷功能（如Sysmac Studio中的“通信診斷”界面）查看錯誤代碼（如“超時錯誤”“CRC校驗失敗”），進一步定位問題。
三、預防與維護建議
定期檢查通信線纜與接口（每月一次），避免油污、粉塵積累；
以太網通信優先使用工業級交換機（支持端口冗余），減少網絡風暴風險；
修改通信參數后，務必保存配置并重啟PLC模塊，確保參數生效。
