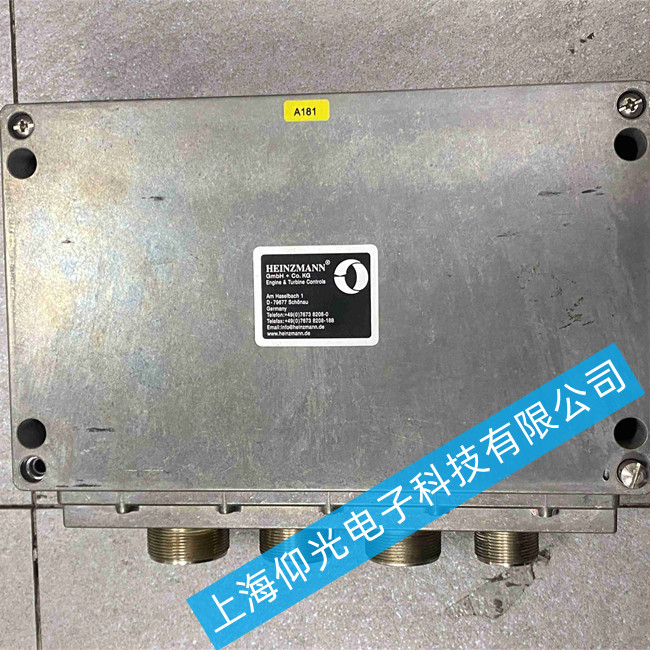

海因茨曼控制器維修DC901-03主板故障維修方法
海因茨曼控制器故障診斷方法
1. 觀察法
首先對主板進行外觀檢查,查看各插頭、插座是否歪斜,電阻、電容引腳是否相碰,表面是否燒焦,芯片表面是否開裂,主板上的銅箔是否燒斷。還要檢查是否有異物掉進主板的元器件之間。觸摸一些芯片的表面,如果異常發燙,可換一塊芯片試試。
2. 電阻電壓測量法
在加電之前應測量一下主板上電源+5V與地(GND)之間的電阻值。最簡捷的方法是測芯片的電源引腳與地之間的電阻。未插入電源插頭時,該電阻一般應為300Ω,最低也不應低于100Ω。若正反向阻值很小或接近導通,就說明有短路發生,應檢查短路的原因。
3. 拔插交換法
采用拔插維修法是確定故障在主板或I/O設備的簡捷方法。關機將插件板逐塊拔出,每拔出一塊板就開機觀察機器運行狀態,一旦拔出某塊后主板運行正常,那么故障原因就是該插件板故障或相應I/O總線插槽及負載電路故障。若拔出所有插件板后系統啟動仍不正常,則故障很可能就在主板上。
4. 靜態/動態測量分析法
靜態測量法:讓主板暫停在某一特寫狀態下,根據電路邏輯原理或芯片輸出與輸入之間的邏輯關系,用萬用表或邏輯筆測量相關點電平,來分析判斷故障原因。動態測量分析法:編制專用論斷程序或人為設置正常條件,在機器運行過程中用示波器測量觀察有關組件的波形,并與正常的波形進行比較,判斷故障部位。
海因茨曼控制器常見故障及維修方法
1. 控制器無法開機
可能原因包括電源線路故障、電源開關損壞、控制器內部故障等。解決方法:檢查電源線路是否連接正常,有無松動或短路現象;檢查電源開關是否正常;檢查控制器內部是否存在故障,如電容器短路、電阻器斷路等。
2. 控制器無法正常工作
可能原因包括程序錯誤、接線錯誤、傳感器故障等。解決方法:檢查程序是否正確,是否存在邏輯錯誤或算法錯誤;檢查接線是否正確,是否存在接線松動或接線錯誤;檢查傳感器是否正常,是否存在故障或損壞。
