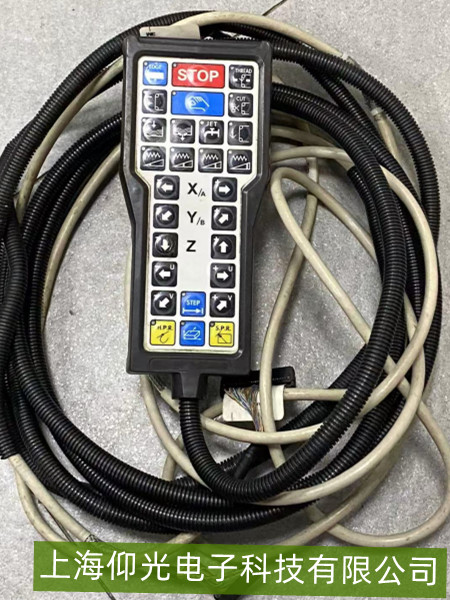

阿奇夏米爾手控盒按鍵無響應故障維修指南
一、初步排查與安全準備斷電重啟:首先關閉機床總電源,等待30秒后重新上電,排除臨時性系統卡頓或軟件假死問題。
物理檢查:觀察手控盒外觀,確認按鍵無卡死、面板無液體滲入痕跡;檢查連接線纜(通常為DB9或專用接口)是否松動、脫落或外皮破損(重點查看插頭與機床控制柜的對接處)。
二、常見故障原因分析
連接問題:手控盒與機床控制系統的通信線纜接觸不良(如插針氧化、彎折)、接口松動,導致信號無法傳輸。
按鍵硬件故障:按鍵本身因長期使用出現機械性損壞(如觸點氧化、彈簧失效)、內部電路斷路,或手控盒主板上的按鍵掃描芯片/電路異常。
系統或驅動問題:機床控制系統(如數控系統軟件)未正確識別手控盒,或手控盒驅動程序(部分機型需配置)異常。
三、維修步驟
基礎檢測:
線纜與接口:重新插拔手控盒連接線,確保插頭完全插入;用萬用表測量線纜導通性(檢查各按鍵對應引腳是否有通斷變化),若發現斷路或阻值異常,更換線纜。
按鍵功能測試:用萬用表電阻檔(或導電膠筆)直接測試按鍵觸點——按下按鍵時,對應觸點應導通(阻值接近0Ω),若不導通則按鍵損壞,需更換同規格按鍵(或整個面板)。
深度排查:
手控盒主板:若所有按鍵均無響應,可能是主板供電異常(檢查內部電源模塊是否輸出穩定,如5V/3.3V)或按鍵掃描電路故障(如芯片損壞),需專業維修人員檢測主板電路。
系統配置:進入機床數控系統設置界面,確認手控盒是否被正確識別(部分系統需手動啟用外設);若為軟件問題,嘗試恢復出廠設置或更新系統補丁。
替代驗證:若有備用同型號手控盒,直接替換測試——若備用盒正常,則原手控盒硬件故障;若仍無響應,問題可能出在機床控制柜的接口或系統端。
