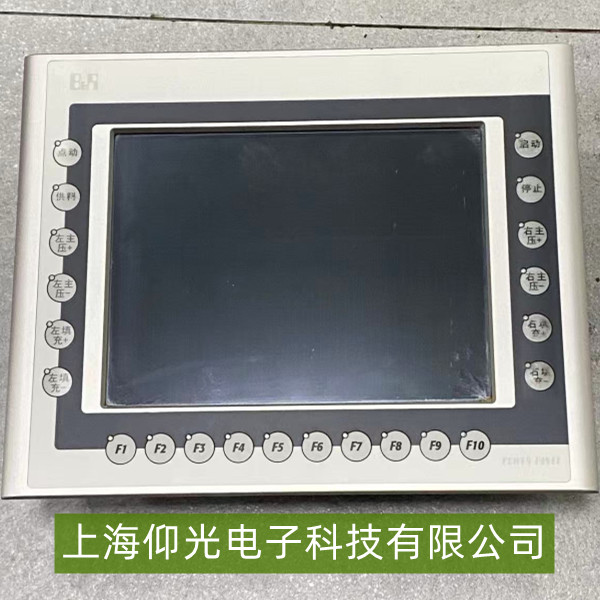

貝加萊4PP065.0571-X74F觸摸屏花屏故障維修步驟
貝加萊觸摸屏（工業級人機界面，常用于自動化產線控制）出現花屏時，典型現象為：屏幕顯示異常（如條紋、網格、局部色塊缺失或閃爍）、圖像扭曲（文字/圖標模糊重疊）、觸摸功能正常但畫面失真，或偶爾黑屏后恢復花屏。該故障直接影響操作人員對設備狀態的實時監控。
硬件連接問題：屏幕與主控板的排線（如LVDS信號線）松動、氧化或斷裂（常見于頻繁插拔或振動環境）；屏幕背光模組供電異常（如背光驅動IC損壞或供電線接觸不良）。
顯示屏本體故障：液晶面板老化（長期高亮度運行導致像素點失效）、背光燈管/LED燈條老化（局部不亮或閃爍）、偏光片污損或劃傷（影響透光均勻性）。
主控板或顯卡模塊故障：觸摸屏主控板上的顯示驅動芯片（如LVDS轉換芯片）過熱、虛焊或損壞，導致信號傳輸異常；顯卡緩存數據錯誤（軟件層面偶發花屏）。
三、維修步驟與技巧
1. 基礎物理檢查
斷電后，檢查屏幕與主控板的連接排線（通常為扁平軟排線）——重新插拔確保卡扣鎖緊，觀察排線是否有折痕、斷裂（尤其彎折處）；若發現氧化（針腳發黑），用電子清潔劑清潔并涂抹少量導電膏。同時檢查背光模組供電線（如背光驅動IC的供電引腳電壓，正常為3.3V/5V或12V，參考手冊），若供電異常需排查電源模塊。
拆開屏幕外框（需謹慎，避免損壞密封膠條），觀察液晶面板是否有明顯壞點（固定色塊）、偏光片污損（用軟布蘸酒精輕擦）或背光燈條不亮（用手電筒側照，若屏幕內容隱約可見但整體暗淡，說明背光故障）。若背光不亮，檢查燈條連接線或更換同規格燈條；若液晶面板有物理損傷（如裂紋），需更換整個屏幕總成。
檢查主控板上的顯示驅動芯片（如LVDS轉換芯片）是否有鼓包、燒焦痕跡（常見于過熱損壞），用萬用表檢測芯片供電引腳電壓（參考手冊標定值，如3.3V±0.2V）；若懷疑芯片虛焊，可嘗試加焊（需專業設備）。若花屏伴隨系統死機，可能是顯卡緩存問題，嘗試恢復出廠設置（通過組合鍵或系統菜單）或升級固件。
清潔屏幕表面灰塵（避免油污遮擋），檢查外殼密封膠條是否老化（工業粉塵易通過縫隙進入內部）；在高溫/高濕環境中，加裝散熱風扇或防潮膜（確保通風但不直吹屏幕）。
