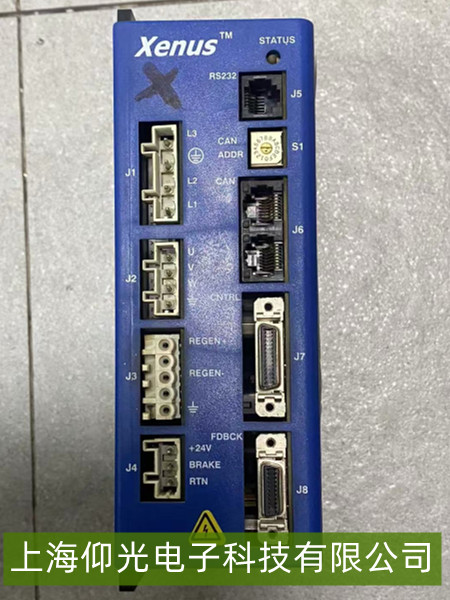

科普里驅動器 ERR12 報警故障維修指南
以下是針對科普里驅動器ERR12報警故障的維修指南。ERR12是科普里驅動器常見的故障代碼之一，通常與電機編碼器信號異常或編碼器通信故障相關（不同系列驅動器ERR12定義可能略有差異，需結合具體型號手冊確認，但核心排查方向一致）。
一、故障代碼含義確認
首先查閱對應型號的驅動器說明書（如F3/CombiDrive/C6等系列），確認ERR12的具體定義。多數情況下，ERR12代表編碼器反饋信號丟失、編碼器通信中斷或編碼器硬件故障（例如：增量式編碼器信號A/B/Z相異常、絕對值編碼器通信超時、編碼器電源異常等）。這是驅動器檢測到無法獲取正確的電機位置/速度反饋信號時的保護性報警。
二、基礎排查步驟
檢查編碼器連接
編碼器通過專用線纜（如多芯屏蔽線）連接驅動器與電機尾部編碼器接口。重點排查：
線纜完整性：檢查線纜是否有破損、折斷或被機械外力拉扯（常見于拖鏈內線纜磨損）；
接口狀態：確認驅動器側和電機側的編碼器接口插頭是否插緊（有無松動、氧化或針腳變形），屏蔽層是否可靠接地（接地不良易引入干擾）；
線纜走向：編碼器線纜需遠離動力線（如電機三相線、變頻器輸出線），避免平行敷設（至少間隔10cm以上），防止電磁干擾導致信號畸變。
編碼器電源檢測
部分編碼器（如絕對值編碼器）需要驅動器提供獨立電源（常見5V DC或12V DC）。用萬用表測量驅動器編碼器輸出端的供電電壓（參考說明書標注的供電參數），確認電壓值在正常范圍內（如5V±5%）。若電壓異常，可能是驅動器內部編碼器供電模塊故障。
三、編碼器硬件與信號檢測
編碼器本體檢查
若連接和電源正常，需排查編碼器本身：
外觀檢查：觀察編碼器是否有機械損傷（如外殼破裂、軸偏心）、內部灰塵或油污（工業環境易導致污染）；
信號測試（需專業工具）：使用示波器檢測編碼器輸出信號（如增量式編碼器的A/B/Z相方波信號），正常情況下應為穩定的方波（幅值符合驅動器要求，如5V TTL信號幅值約0-5V）。若信號缺失、幅值過低或存在毛刺，說明編碼器損壞（如光柵污染、電路故障）。
驅動器編碼器接口檢測
若更換編碼器后仍報ERR12，可能是驅動器內部的編碼器信號處理電路（如接收芯片、濾波電路）故障。可嘗試用已知正常的同型號編碼器和線纜替換測試，若故障消失，則原驅動器接口模塊可能需要維修或更換。
四、維修與預防建議
優先替換測試：編碼器線纜和編碼器本身是高頻故障點，建議優先更換線纜（尤其是老舊或破損線纜）或使用備用編碼器驗證；
抗干擾措施：重新布線時確保編碼器線纜屏蔽層單端接地（驅動器側接地），避免懸浮干擾；
定期維護：檢查編碼器防塵密封（如電機尾部密封圈是否老化），清理線纜接口灰塵，避免油污侵入。
