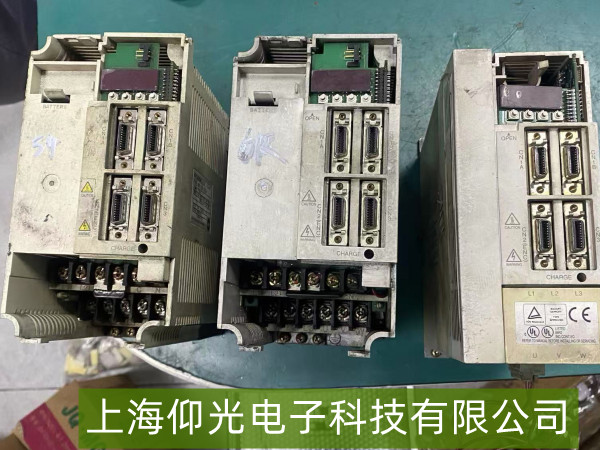

三菱伺服驅動器無法上電故障維修指南
三菱伺服驅動器無法上電（通電后無任何反應，如電源指示燈不亮、無啟動音、無顯示）是常見故障，通常與電源輸入、保險絲、主板電路或外部連接相關。以下是系統化的維修步驟：
一、基礎快速排查
輸入電源檢查
用萬用表測量驅動器輸入電源（常見為單相220V AC或三相220V/380V AC，具體參考型號手冊），確認電壓值在標定范圍內（允許±10%波動）。檢查電源線是否松動、破損，插座/開關是否正常供電（如用試電筆測試）。若為外接電源模塊，需同步檢測模塊輸出電壓是否穩定。
外觀與保險絲檢查
觀察驅動器外殼是否有燒焦痕跡（如電容鼓包、PCB碳化）、異味（絕緣材料過熱），重點檢查電源輸入回路的保險絲（通常為玻璃管或貼片式，標注額定電流如2A/250V）。用萬用表電阻檔測保險絲通斷（正常為0Ω，熔斷為∞）。若保險絲熔斷，需排查短路點（如輸出線短路、主板元件擊穿），更換同規格保險絲后再試。
二、核心故障點與維修步驟
1. 保險絲熔斷（常見初級故障）
若保險絲已熔斷，盲目更換可能再次損壞，需先定位短路源：
檢查整流橋與濾波電容：用萬用表二極管檔測整流橋（通常為4個二極管組成的橋堆）的正向/反向?qū)ㄐ裕ㄕ驅ā⒎聪蚪刂梗魡蜗驅ɑ蚨搪穭t損壞）；觀察大容量電解電容（如輸入端的470μF/400V電容）是否鼓包漏液（長期過壓/高溫導致），若異常需更換同規格元件。
短路過載排查：斷開驅動器所有輸出線（避免帶載測試），更換保險絲后通電，若仍熔斷，則可能是初級電路（如整流后大電容、開關管）短路，需進一步檢測開關管（如場效應管）或高頻變壓器初級繞組。
2. 主板供電電路異常
若輸入電源與保險絲正常，但驅動器仍無反應，可能是主板輔助電源（為控制芯片供電）故障。
檢測輔助電源輸出：用萬用表測量主板上的輔助電源引腳（如5V、12V或3.3V輸出，參考手冊標注），正常應有穩定電壓（偏差≤±5%）。若無輸出，檢查輔助電源的開關管（如小功率MOSFET）、整流二極管（如1N4007）及高頻變壓器輔助繞組是否損壞（用萬用表測電阻值是否異常）。
關鍵元件更換：若輔助電源芯片（如UC3842等PWM控制器）損壞（表現為芯片發燙、引腳無電壓），需更換同型號芯片（注意焊接時防靜電）。
3. 電源板與控制板連接問題
部分驅動器采用分離式電源板與控制板，連接排線松動、氧化或接口損壞會導致供電中斷。
檢查排線與接口：重新插拔電源板與控制板之間的連接排線（確保插到底且無彎曲針腳），觀察排線是否有破損、氧化（用酒精棉簽清潔金手指）。若接口有燒蝕痕跡，需更換排線或修復接口。
三、驗證與預防
維修后通電測試：觀察電源指示燈是否亮起（正常為綠色/紅色常亮），驅動器是否有啟動音（部分型號有）。用萬用表測量關鍵輸出電壓（如控制板供電電壓），確保穩定。長期預防：定期清理驅動器內部灰塵（避免散熱不良導致過熱保護），避免輸入電源波動過大（可加裝穩壓器），潮濕環境需做好防潮措施（如放置干燥劑）。
