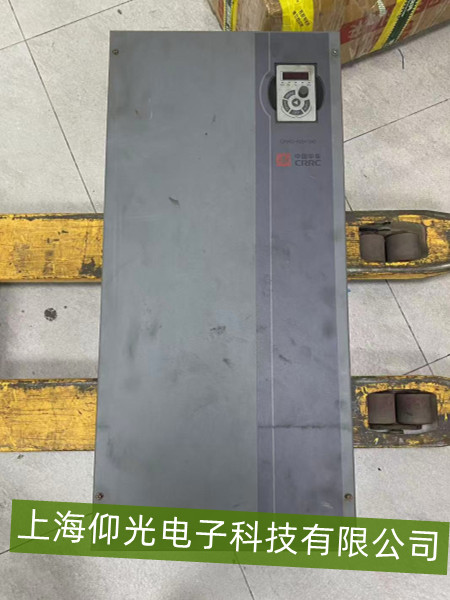

中車牽引變流器“接地故障”維修指南
中車牽引變流器報“接地故障”時，意味著變流器系統中存在非正常接地情況，可能影響設備正常運行甚至引發安全事故。以下是維修指南。
一、故障原因分析
1. 內部電路元件故障
變流器內部的功率模塊、電容器、電阻等元件可能因長時間使用、過熱、過電壓等原因損壞，導致絕緣性能下降，從而引發接地故障。例如，功率模塊的絕緣層破損，使內部電路與外殼導通。
2. 連接線路問題
變流器與外部設備連接的電纜、接線端子等可能出現破損、老化、松動等情況，導致線路與地之間形成異常連接。比如，電纜絕緣層被尖銳物體劃破，或者接線端子因振動而松動，使導線與設備外殼接觸。
變流器工作環境中的電磁干擾、靜電等可能影響其正常運行，導致接地故障誤報。此外，外部接地系統異常，如接地電阻過大、接地線路斷路等，也可能引發故障。
1. 初步檢查
斷開變流器電源，確保安全。檢查變流器外觀，查看是否有明顯的燒焦、破損痕跡，特別是功率模塊、電容器等關鍵部位。同時，檢查連接線路，看是否有松動、破損、老化等情況，如有則進行緊固或更換。
使用絕緣電阻測試儀檢測變流器內部電路與外殼之間的絕緣電阻。正常情況下，絕緣電阻值應符合變流器的技術要求（一般應大于規定值，如幾兆歐）。若絕緣電阻值過低，則說明存在接地故障點，需進一步排查。
通過逐步斷開變流器內部的各個電路分支，測量各分支的絕緣電阻，定位故障點所在的電路部分。對于復雜的變流器，可能需要使用專業的檢測設備和方法，如示波器、信號發生器等，輔助故障診斷。
找到故障點后，根據具體情況進行修復。如果是元件損壞，更換同型號的元件；如果是連接線路問題，修復或更換線路；如果是外部接地系統異常，檢查并修復接地線路，確保接地電阻符合要求。
修復后，重新接通變流器電源，進行空載和負載測試，檢查變流器是否正常運行，接地故障是否消除。同時，監測變流器的各項運行參數，確保其穩定可靠。
