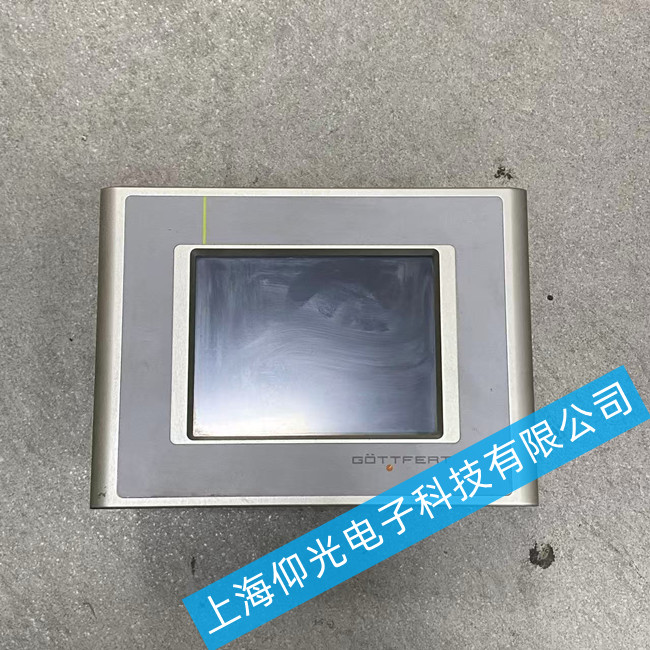

貝加萊觸摸屏維修4PP420.0571-K14通訊故障維修
貝加萊觸摸屏通訊故障維修方法
1. 外部環境與連接問題（最常見，占50%以上）
通訊線纜故障：
接口松動/氧化： 觸摸屏背后的IF2（通常用于與PLC通訊的POWERLINK或Ethernet接口）接口螺絲未擰緊，或網線/RJ45接口氧化、針腳彎曲。
線纜物理損傷： 通訊線纜被拉扯、擠壓、磨損，導致內部線芯斷裂或短路。
外部電磁干擾（EMI）： 通訊線纜與動力線（如變頻器電纜）平行敷設，未做屏蔽處理，導致信號傳輸質量差，通訊中斷。
電源電壓不穩： 雖然觸摸屏能開機，但不穩定的24V DC電源可能導致內部通訊模塊工作異常。
2. 軟件與參數設置問題
配置錯誤： 在Automation Studio中，觸摸屏的IP地址、站號、通訊協議（POWERLINK, EtherCAT, Ethernet/IP）等參數設置與PLC不匹配。
程序不匹配/損壞： 運行的程序版本與PLC程序不兼容，或程序本身因異常斷電等原因出現損壞。
固件版本沖突： 觸摸屏的固件版本與Automation Studio項目版本或PLC固件版本存在兼容性問題。
3. 內部硬件損壞（需要專業維修）
如果排除所有外部和軟件問題，則故障點很可能在觸摸屏內部：
通訊接口芯片損壞（核心故障點）： 接口芯片（如網絡變壓器、PHY芯片等）因雷擊、靜電、浪涌電流而擊穿。這是導致通訊中斷的最常見硬件原因。
主板PCB問題：
虛焊/掉件： 通訊接口附近的電阻、電容、電感等元件因振動或熱脹冷縮出現虛焊或脫落。
線路斷路/腐蝕： PCB上的通訊線路因內部進水、受潮或元件燒毀而斷路或腐蝕。
貝加萊觸摸屏維修常見故障：液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏，不正常開機、不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等。
