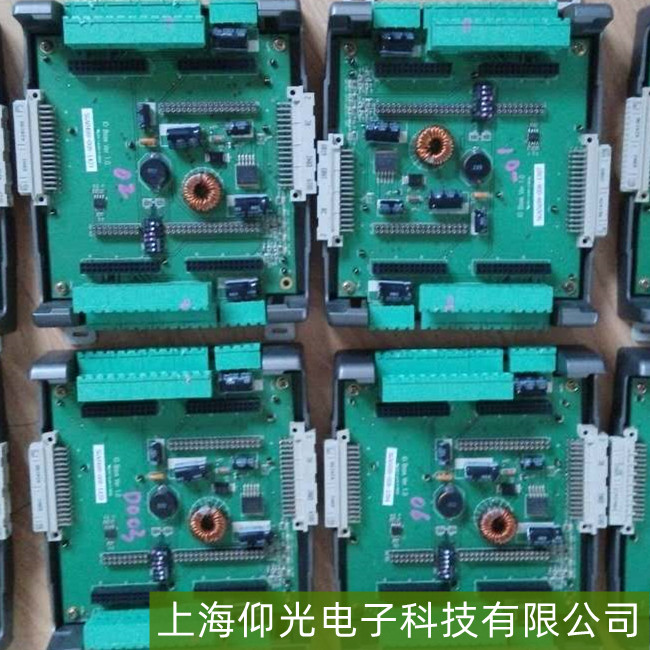

快速了解-MAN控制板常見故障及維修指南
MAN控制板常見故障及維修指南
一、常見故障類型及現象電源故障
現象：控制板無法啟動、突然停機或指示燈異常閃爍。
原因：外接電源電壓不穩定、電源模塊保險絲熔斷、濾波電容鼓包漏液。
案例：某船舶MAN主機控制板因電源模塊保險絲熔斷，導致無法啟動，更換保險絲后恢復正常。
運行故障
現象：控制板上電無運行，電機停止或異常運轉。
原因：CPU芯片虛焊或損壞、驅動電路故障（如三極管、繼電器未導通）、外圍元器件損壞。
案例：某MAN控制板因驅動三極管損壞，導致電機無法啟動，更換三極管后故障排除。
總線中斷故障
現象：控制板與外部設備通信異常，數據傳輸中斷。
原因：總線接口排線松動、氧化，總線信號衰減，總線控制器損壞。
案例：某船舶MAN控制板因總線接口排線氧化，導致通信中斷，清理氧化層后重新連接，故障解決。
傳感器故障
現象：控制板依賴的傳感器數據異常，導致控制功能失效。
原因：傳感器損壞或老化、傳感器接線松動或斷路、傳感器校準不準確。
案例：某MAN控制板因壓力傳感器損壞，導致主機保護性停機，更換傳感器后恢復正常。
硬件老化與損壞
現象：控制板長期運行后出現性能下降或故障。
原因：元器件老化（如電容器、電阻器）、控制板受灰塵、污垢影響。
案例：某MAN控制板因電容器老化，導致運行不穩定，更換電容器后故障排除。
環境因素導致的故障
現象：控制板在極端環境條件下出現性能不穩定或故障。
原因：溫度過高或過低、濕度過高或水分侵入。
案例：某船舶MAN控制板因高溫導致電路板過熱，加裝冷卻設備后恢復正常。
二、維修步驟與解決方案
初步檢查與診斷
觀察外觀：檢查控制板是否有明顯破損、變形或燒焦痕跡。
檢查指示燈：確認指示燈是否正常工作，如不亮或閃爍不規律，可能表示控制板有問題。
軟件測試：使用相關軟件對控制板進行功能測試，檢查輸入輸出電壓、電流等參數是否正常。
替換測試：將疑似故障的控制板替換為已知正常工作的控制板，觀察系統是否恢復正常。
詳細檢測與排查
電源檢測：使用萬用表測量外接電源電壓，確保電壓穩定且在額定范圍內；檢查電源模塊保險絲是否熔斷、濾波電容是否鼓包漏液。
電路檢測：通過專業檢測儀器對控制板進行詳細檢測，包括電路板的連通性、元器件的完整性等。
傳感器檢測：檢查傳感器的工作狀態，必要時更換損壞的傳感器；對傳感器進行校準，確保其提供準確的數據。
總線檢測：檢查總線接口排線是否松動、氧化，用專用儀器檢測總線信號衰減情況；清理接口氧化層后重新連接，必要時更換總線控制器并匹配通信協議。
維修與更換
緊固與更換部件：緊固所有松動的接線端子，包括電源線、通訊線等；若發現電源模塊、通訊模塊或連接器損壞，進行更換。
清理與檢查控制板：斷開電源，使用壓縮空氣或軟毛刷清理控制板上的灰塵和雜質；檢查主板上的芯片、電阻等元件是否有損壞，必要時進行更換。
屏蔽與隔離干擾源：將控制板與變頻器、電機等干擾源隔離，減少電磁干擾；使用屏蔽電纜傳輸通訊信號，并確保屏蔽層可靠接地。
復位與更新程序：對PLC等控制器進行斷電重啟，并復位存儲器；若參數設置錯誤，通過專用軟件重新配置通訊參數；更新控制器固件至最新版本，修復已知通訊漏洞。
