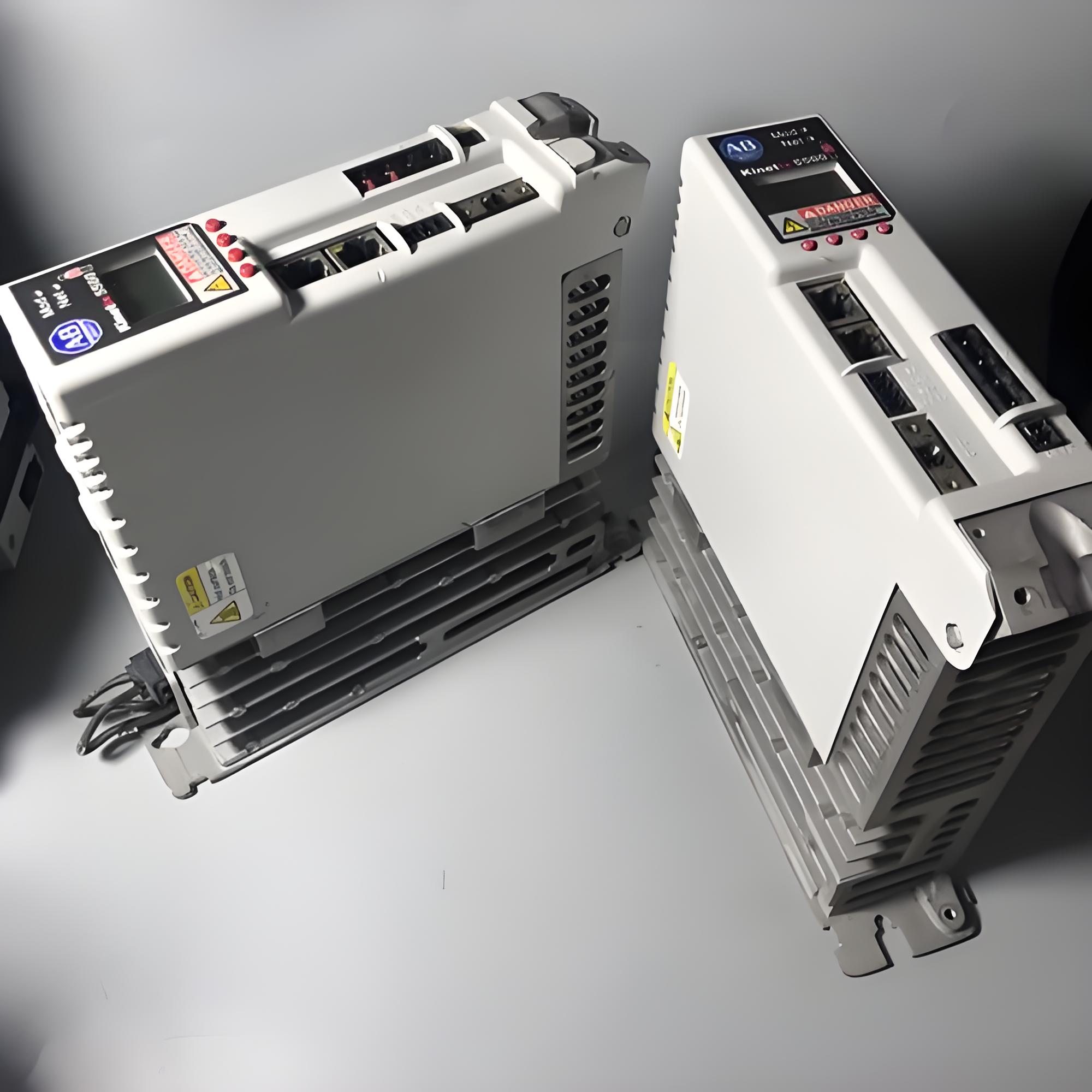

在工業自動化領域，AB伺服驅動器憑借其高精度控制與穩定性，廣泛應用于數控機床、機器人及包裝機械等核心設備。然而，當設備面板亮起E04故障代碼時，往往意味著系統正面臨電機過熱或過載的嚴峻挑戰。這一故障若未及時處理，可能引發設備停機、電機損壞甚至生產鏈中斷。本文將從技術原理出發，系統性剖析E04故障的成因，并提供可落地的AB伺服驅動器維修方案。
一、E04故障的核心機制：電機熱保護觸發
E04故障的本質是驅動器檢測到電機溫度超過安全閾值，觸發內置熱保護機制。其觸發條件包括：
電機繞組溫度過高：當電機持續高負載運行或散熱不良時，繞組溫度可能突破絕緣材料耐受極限（通常為155℃）。
熱敏電阻動作：電機內部嵌入的PTC或NTC熱敏電阻在溫度達到閾值時，電阻值發生突變，驅動器通過監測該信號判斷電機狀態。
過載保護聯動：當電機電流超過額定值150%且持續5秒以上時，驅動器可能同時觸發E04（過熱）與E06（過載）故障。
二、故障根源的三重維度分析
散熱系統失效
風扇故障：散熱風扇軸承磨損或葉輪積塵會導致風量下降50%以上，使電機溫度升高20-30℃。
散熱片堵塞：鋁制散熱片間隙被油污或金屬屑堵塞，熱阻增加3-5倍，顯著降低散熱效率。
環境溫度超標：當驅動器工作環境溫度超過45℃時，電機溫升可能突破設計極限。
負載側異常
機械卡滯：傳動軸彎曲、聯軸器對中偏差超過0.1mm或導軌潤滑不足，會導致電機輸出扭矩增加30%-50%。
參數錯配：速度環增益（Kp）設置過高可能引發系統振蕩，使電機電流波動幅度達額定值的200%。
再生能量堆積：在頻繁制動工況下，若未配置制動電阻或制動單元，直流母線電壓可能飆升至800V以上，間接導致電機過熱。
驅動器硬件故障
電流檢測模塊偏差：霍爾傳感器或采樣電阻老化可能導致電流反饋值誤差超過10%，觸發誤保護。
控制板信號干擾：強電磁場環境下，PWM信號可能產生100ns級的抖動，導致逆變模塊開關頻率異常。
電源模塊劣化：電解電容容量衰減至標稱值70%以下時，母線電壓紋波可能從5%增至15%，加劇電機發熱。
三、系統化AB伺服驅動器維修方法論
散熱系統優化
使用壓縮空氣清理散熱片間隙，確保風道暢通。
更換軸承潤滑脂（推薦使用高溫鋰基脂），并檢測風扇轉速（額定值±10%為合格）。
在驅動器進風口加裝濾網，攔截直徑大于0.5mm的顆粒物。
負載側診斷與調整
通過示波器監測電機電流波形，排查機械共振點（通常出現在50-200Hz頻段）。
使用激光對中儀調整聯軸器偏差，確保徑向誤差≤0.05mm、軸向誤差≤0.1mm。
在參數設置界面將過載保護閾值調整為額定電流的120%，并啟用動態制動功能。
硬件檢測與更換
采用LCR測試儀檢測電解電容容量與ESR值，批量更換容量衰減超30%的電容組。
使用差分探頭測量PWM信號完整性，若上升/下降時間超過200ns，需更換IGBT驅動芯片。
對控制板進行三防涂覆處理（防護等級達IP65），增強抗電磁干擾能力。
四、預防性維護策略
建立溫度監測數據庫：通過驅動器內置溫度傳感器記錄電機運行數據，繪制溫升曲線圖。
實施季度性機械保養：包括導軌潤滑、皮帶張力調整及編碼器連接器緊固。
配置再生能量處理單元：在制動工況占比超30%的場景下，加裝制動電阻（阻值計算需考慮母線電壓與制動功率）。
E04故障的修復不僅是硬件替換，更是對散熱設計、負載匹配與控制邏輯的全面優化。通過建立“散熱-負載-硬件”三位一體的維修體系，可顯著提升AB伺服驅動器運行穩定性，為智能制造提供可靠的動力保障。
