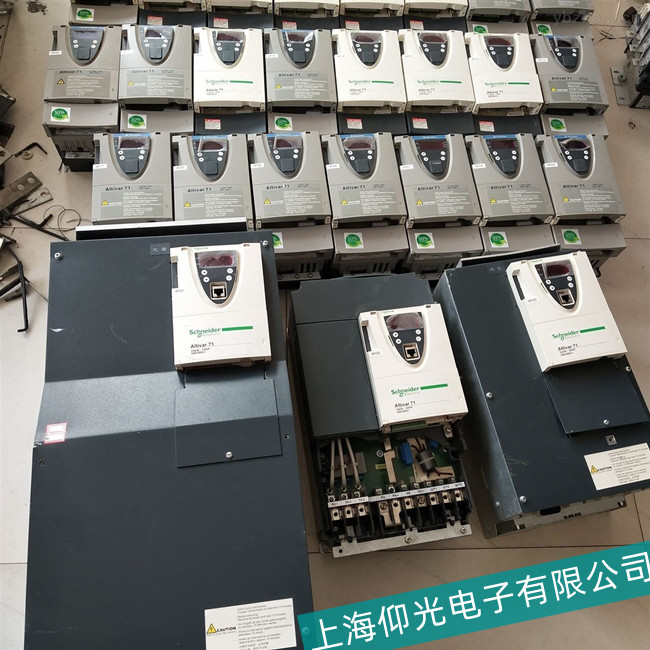

施耐德變頻器 ATV610D15N4 整流模塊損壞，可按以下步驟進行維修：
-
故障檢測34：
-
直觀檢查：停電后，卸開變頻器的蓋板或面板，查看整流模塊及周邊電路有無明顯的燒焦、炸裂、變色等異�，F象，檢查連接導線是否松動、脫落。
-
電阻測量：找到變頻器內部直流電源的 P 端和 N 端，將萬用表調到電阻 ×10 檔，紅表棒接到 P，黑表棒分別接到 R、S、T，應該有大約幾十歐的阻值，且基本平衡。相反將黑表棒接到 P 端，紅表棒依次接到 R、S、T，應有一個接近于無窮大的阻值。將紅表棒接到 N 端，重復以上步驟，應得到相同結果。若阻值三相不平衡或紅表棒接 P 端時電阻無窮大，可判定整流橋故障。
-
原因分析14：
-
后級電路短路：變頻器后級電路或電源開關裝置損壞，會導致短路電流流過整流橋，造成整流模塊損壞。
-
電網問題：高壓電網中的雷擊和過電壓浪涌，或者變頻器離電網電力變壓器太近，可能使整流模塊承受過高電壓而損壞。此外，輸入相位丟失也會導致整流橋負擔不均，進而損壞。
-
維修方法3：
-
更換整流模塊：確認整流模塊損壞后，需更換同型號的整流模塊。若沒有同型號，可用同容量的其它類型整流塊替代，但要重新鉆孔、攻絲來安裝。更換時，應先清潔散熱面，并在模塊與散熱片接觸面上均勻地涂上一層硅導熱膏，再緊固螺絲，確保散熱良好。
-
修復相關電路：如果是后級電路短路等原因導致整流模塊損壞，需仔細檢查后級電路，找出短路點并修復，更換損壞的元件。例如，檢查逆變模塊是否正常，可通過測量 U、V、W 端對直流 P、N 端的正反向電阻來初步判斷。
-
檢查電網情況：測量電網電壓是否穩定，有無諧波等異常。若電網存在問題，可考慮安裝濾波器、穩壓器等設備，以保護變頻器免受電網波動的影響。
維修過程中需注意安全，非專業電工請勿操作1。若對維修過程不熟悉，建議聯系施耐德官方售后服務或專業的變頻器維修機構。
