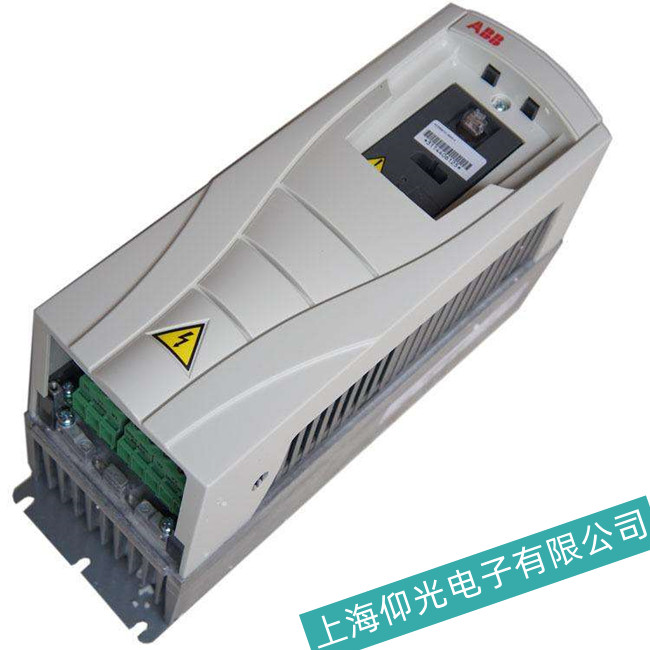

以下是 ABB 變頻器 ACS510 - 01 - 246A - 4 逆變模塊損壞故障的維修方法：
-
外觀檢查：查看逆變模塊的外觀有無炸開、端子與相連印制板是否有燒蝕痕跡。
-
萬用表檢測：用萬用表檢查逆變功率模塊的 C - E、G - C、G - E 是否已導通，或測量 P 對 U、V、W 和 N 對 U、V、W 電阻是否不一致，以及各驅動功率器件控制極對 U、V、W、P、N 的電阻是否有不一致，以此判斷哪一功率器件損壞。
-
負載問題：檢查外部負載是否有嚴重過電流、不平衡，電動機某相繞組對地短路、內部短路，負載機械是否卡住，相間是否擊穿，輸出電線是否有短路或?qū)Φ囟搪返惹闆r。
-
電容問題：查看負載上是否接了電容，或因布線不當對地電容太大，使功率管有沖擊電流。另外，濾波電容若日久老化，容量減少或內部電感變大，對母線的過壓吸收能力會下降，造成母線上過電壓太高而損壞 IGBT。
-
電壓問題：確認用戶電網電壓是否太高，或有較強的瞬間過電壓，造成過電壓損壞。同時檢查機內功率開關管的過電壓吸收電路是否有損壞，造成不能有效吸收過電壓而使 IGBT 損壞。
-
其他問題：檢查 IGBT 或 IPM 功率器件的前級光電隔離器件是否因擊穿導致功率器件也擊穿，或因在印制板隔離器件部位有塵埃、潮濕造成打火擊穿，導致 IGBT、IPM 損壞。此外，不適當?shù)牟僮鳎虍a(chǎn)品設計軟件中有缺陷，在干擾和開機、關機等不穩定情況下也可能引起上下兩功率開關器件瞬間同時導通，從而損壞逆變模塊。
-
更換逆變模塊：先查到損壞的根本原因，并消除再次損壞的可能后，再更換逆變模塊。選擇與原模塊型號、參數相同的新模塊。注意 IGBT 要避免靜電損壞，在裝配焊接中，要把要修理的機器、IGBT 模塊、電烙鐵、人、操作工作臺墊板等全部用導線連接起來，使得在同一電場電位下進行操作，全部連接的公共點如能接地更好1。
-
安裝散熱裝置：功率模塊與散熱器之間需涂導熱硅脂，保證涂層厚度 0.1 - 0.25mm，接觸面 80% 以上，緊固力矩按緊固螺釘大小施加（M4 為 13kg・cm，M5 為 17kg・cm，M6 為 22kg・cm），以確保模塊散熱良好1。
-
檢查電氣連接：機器拆開時，要對被拆件、線頭、零件做好標記。再裝配時處理好原裝配上的各類技術措施，不得簡化、省略。例如，輸入的雙絞線、各電極連接的電阻阻值、絕緣件、吸收板或吸收電容都要維持原樣；要對作了修焊的驅動印制板進行清潔和防止爬電的涂漆處理，以及保證絕緣可靠，更不要少裝和錯裝零部件1。
-
測試與調試2：在變頻器的直流主回路里串入一電阻，電阻阻值為 1 - 2kΩ，功率 50W 以上，由于電阻的限流作用，即使故障開機也不會損壞模塊。空載時流過電阻的電流小，壓降也小，可做空載檢查。一般只要空載運行正常，去掉電阻大都會正常。
-
并聯模塊要求型號、編號一致，在編號無法一致時，要確保被并聯的全部模塊性能相同。
-
對因炸機造成銅件的缺損，要把毛刺修圓砂光，避免因過電壓發生尖端放電而再次損壞。
上海仰光電子維修ABB變頻器ACS510-01-246A-4常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
