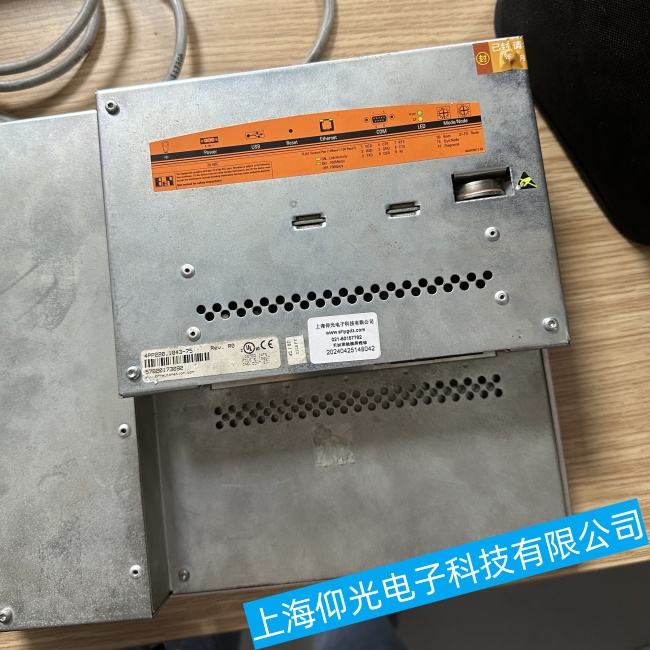

湖北貝加萊工控機5PC600.SX05-01電路板線路短路故障維修經驗技巧
貝加萊（B&R）工控機5PC600.SX05-01的電路板線路短路是一種嚴重的硬件故障，可能由多種原因造成，包括過載、元件損壞、濕度過高或異物導致的短路等。處理這類故障需要謹慎，因為錯誤的操作可能會導致進一步的損壞。以下是一些故障排查和解決步驟：
1. 斷開貝加萊工控機5PC600.SX05-01電源
在進行任何檢查或維修前，確保工控機完全斷電，以避免電擊和進一步的電路損壞。
2. 貝加萊工控機5PC600.SX05-01電路板視覺檢查
打開工控機外殼，使用放大鏡檢查電路板，尋找明顯的損壞跡象，如燒焦的痕跡、爆裂的電容、熔化的焊點或線路。
注意檢查電路板的底部和頂部，以及連接器和插槽。
3. 貝加萊工控機5PC600.SX05-01電路板使用萬用表
使用萬用表的電阻檔檢查電路板上的線路和組件，尋找可能的短路點。
特別檢查電源線路、地線和關鍵組件之間的電阻，正常情況下應有較高的電阻值，如果顯示為低阻值或直接短路（顯示為“0”或接近“0”），則可能有短路。
4. 隔離貝加萊工控機5PC600.SX05-01電路板問題區域
如果找到疑似短路的區域，可以嘗試隔離該區域，比如斷開相關組件的電源，看是否能解決短路問題。
5. 更換貝加萊工控機5PC600.SX05-01電路板損壞的組件
如果找到損壞的組件，如電容、電阻或二極管，使用合適的替換件進行更換。確保替換件的規格與原裝件一致。
6. 貝加萊工控機5PC600.SX05-01電路板清理和防潮
清理電路板上的任何異物或腐蝕物，使用壓縮空氣吹走灰塵，使用酒精清潔劑清潔電路板，避免水分和腐蝕物導致短路。
7. 貝加萊工控機5PC600.SX05-01專業維修
如果上述步驟無法解決問題，或如果短路問題涉及復雜的電路設計或精密的組件，建議聯系貝加萊的技術支持或授權服務中心進行專業維修。他們有更專業的工具和經驗來修復電路板。
安全操作注意事項：
在進行任何內部檢查或操作前，請確保設備已完全斷電，以避免電擊風險。
如果不熟悉設備的內部結構，避免自行拆解或維修，以免造成傷害或設備損壞。
處理電路板短路問題時，安全總是第一位的。如果不確定如何操作，尋求專業人員的幫助是明智的選擇。
