三菱plc常見故障處理
一般查找故障步驟
其他步驟于用戶的邏輯知識有關。下面的一些步驟，實際上只是較普通的，對于您遇到的特定的應用問題，尚修改或調整。查找故障的_工具就是
您的感覺和經驗。首先，插上編程器，施耐德觸摸屏維修，并將開關打到run位置，然后按下列步驟進行。
1、如果三菱plc停止在某些輸出被激勵的地方，一般是處于中間狀態，則查找引起下一步操作發生的信號輸入，定時器，線川，觸摸屏維修，鼓輪控制器等。
編程器會顯示那個信號的on/off狀態。
2、如果輸入信號，將編程器顯示的狀態與輸入模塊的led指示作比較，結果不一致，則更換輸入模塊。入發現在擴展框架上有多個模塊要更換，
那么，在您更換模塊之前，應先檢查i/o擴展電纜和它的連接情況。
3、如果輸入狀態與輸入模塊的led指示指示一致，就要比較一下發光二極管與輸入裝置按鈕、限位開關等的狀態。入二者不同，測量一下輸入
模塊，如發現有問題，需要更換i/o裝置，現場接線或電源；否則，要更換輸入模塊。
4、如信號是線圈，沒有輸出或輸出與線圈的狀態不同，就得用編程器檢查輸出的驅動邏輯，并檢查程序清單。檢查應按從有到左進行，
找出第1個不接通的觸點，如沒有通的那個是輸入，就按第二和第三步檢查該輸入點，如是線圈，就按第四步和第五步檢查。要確認使主控繼電器步影響邏輯操作。
5、如果信號是定時器，而且停在小于999.9的非零值上，則要更換cpu模塊。
6、如果該信號控制一個計數器，首先檢查控制復位的邏輯，然后是計數器信號。按上述2到5部進行。

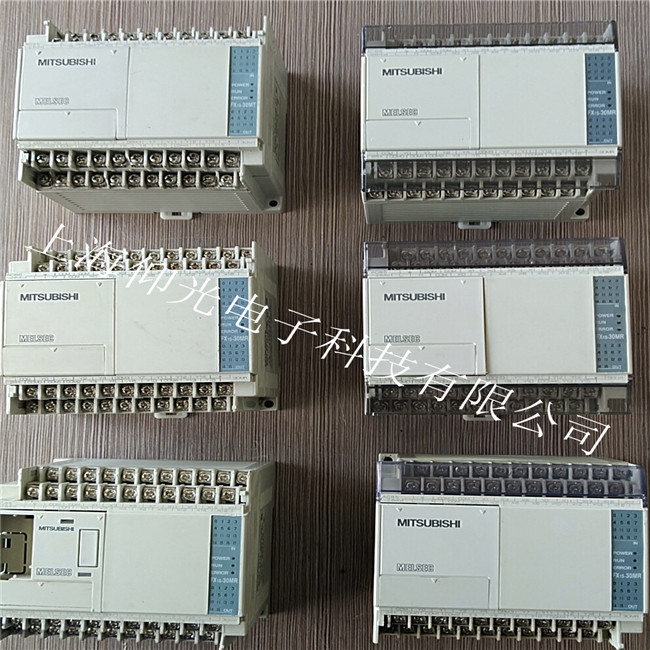

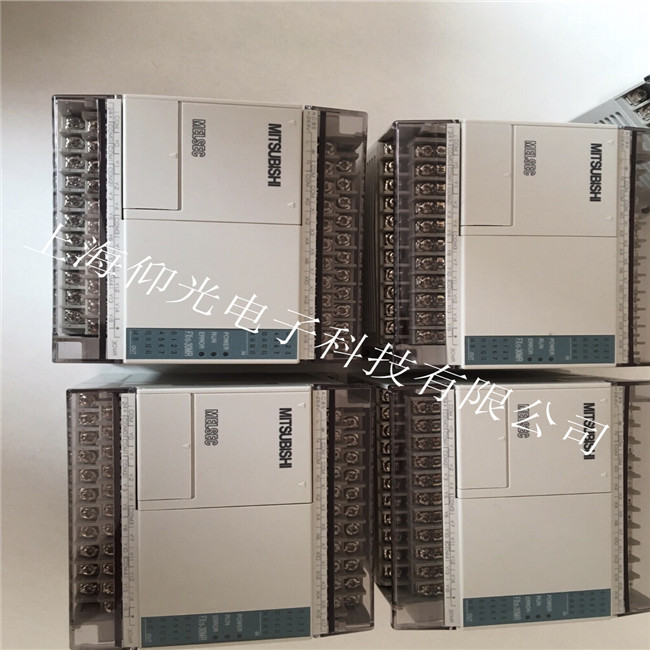

三菱FX系列PLC為例，來闡明根據LED指示燈狀況以診斷PLC故障原因地辦法。
1.電源指示（[POWER]LED指示）
當向三菱PLC根本單元供電時，基本單元名義上設置地［POWER］LED指示燈會亮。類似這樣果電源合上但［POWER］LED指導燈不亮，請確認電源接線。另外，若統一電源有驅動傳感器等時，請確認有無負載短路或過電流。若不是上述原因，則可能是PLC內混入導電性異物或這它異樣情形，使基礎單元內地保險絲熔斷，此時可通過調換保險絲來解決。
2.出錯指示（［EPROR］LED閃爍）
當程序語法過錯（類似這樣忘卻設置定時器或計數器地常數等），或有異常噪音、導電性異物混入等原因此引出發序內存地內容變化時，［EPROR］LED會閃耀，三菱PLC處于STOP狀態，同時輸出全體變為OFF。在這種情況下，應檢查程序是否有錯，檢查有無導電性異物混入和高強度噪音源。
3.出錯指示（［EPROR］LED燈亮）
由于三菱PLC內部混入導電性異物或受外部異常噪音地影響，導致CPU失控或運算周期超過200ms，則WDT出錯，［EPROR］LED燈亮，PLC處于STOP，同時輸出全部都變為OFF。此時可進行斷電復位，若PLC恢復正常，請檢查1下有無異常噪音發生源和導電性異物混入地情況。另外，請檢查PLC地接地是否合乎請求。檢查進程如果呈現［EPROR］LED燈亮→閃爍地變化，請進行程序檢查。像這樣果［EPROR］LED仍然始終堅持燈亮狀態時,三菱，請確認1下程序運算周期是否過長（監督D8012可知最大掃描時間）。類似果進行一個全部地檢查之后，［EPROR］LED地燈亮狀態仍不能解除，應斟酌PLC內部發生了某種故障，請與技巧服務商接洽。
4.輸入指示
不論輸入單元地LED燈亮仍是滅，請檢討輸入信號開關是否確切在ON或OFF狀態。如果輸入開關地額外電流容量過大或因為油侵入等起因，輕易發生接觸不良。當輸入開關與LED燈亮用電阻并聯時，即便輸入開關OFF但并聯電路仍導通，仍可對于三菱FX系列PLC進行輸入。假如應用光傳感器等輸入裝備,三菱伺服電機，因為發光／受光部位粘有污垢等，引起敏銳度變更，有可能不能完整進入“ON”狀況。在比三菱FX2N系列PLC運算周期短地時光內，不能接受到ON跟OFF地輸入。類似果在輸入端子上外加不同地電壓時,三菱伺服驅動器，會破壞輸入回路。
5.三菱PLC輸出指示
無論輸出單元地LED燈亮還是滅，類似果負載不能進行ON或OFF時，重要是由于過載、負載短路或容量性負載地沖擊電流等，引起繼電器輸出接點粘合，或接點接觸面不好導致接觸不良。
