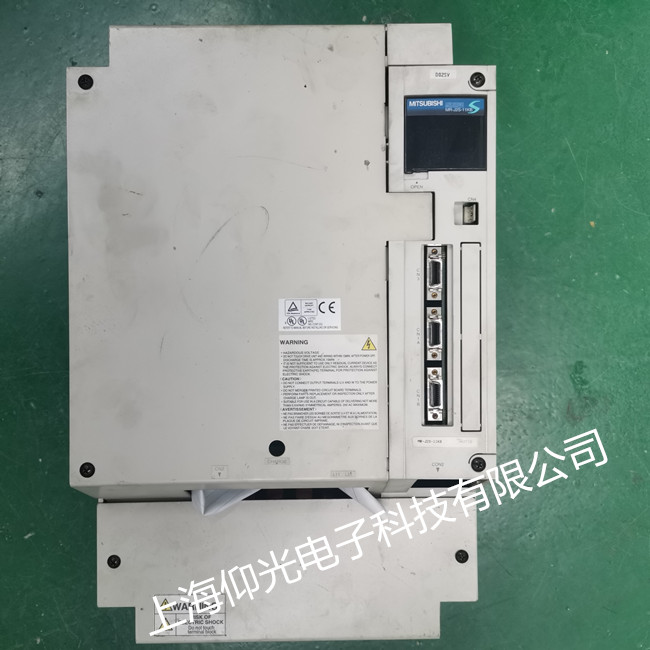

三菱伺服驅動器維修故障如下；
三菱交流伺服系統主要由三個系列：
MR-ES、MR-J2S、MR-J3。
一.通常故障情況可由伺服驅動器上顯示代碼來初步判斷，以下是幾種常見的故障及其排查方法：
1、AL.E6 -表示伺服緊急停止。引起此故障的原因一般有兩個，一個是控制回路24V電源沒有接入，另一個是CN1口EMG和SG之間沒有接通。
2、AL.37 -參數異常。內部參數亂，操作人員誤設參數或者驅動器受外部干擾導致。一般參數恢復成出廠值即可解決。
3、AL.16 -編碼器故障。內部參數亂或編碼器線故障或電機編碼器故障。參數恢復出廠值或者更換線纜或者更換電機編碼器，若故障依舊，則驅動器底板損壞。
4、AL.20 -編碼器故障。電機編碼器故障或線纜斷線、接頭松動等導致。更換編碼器線或伺服電機編碼器。MR-J3系列發生此故障時，還有一種可能是驅動器CPU接地線燒斷導致。
5、AL.30-再生制動異常。若剛通電就出現報警，則驅動器內部制動回路元件損壞。若在運行過程中出現，可檢查制動回路接線，必要時外配制動電阻。
6、AL.50、AL.51-過載。 檢查輸出U、V、W三相相序接線是否正確，伺服電機三相線圈燒壞或接地故障。監控伺服電機負載率是否長時間超過100%，伺服響應參數設置過高，產生共振等原因。
7、AL.E9-主回路斷開。檢查主回路電源是否接入，若正常則主模塊檢測回路故障，須更換驅動器或配件。
8、AL.52-誤差過大。電機編碼器故障或驅動器輸出模塊回路元件損壞，通常油污較多的使用場合此故障較多。
三菱伺服驅動器報警代碼AL31.1
故障分析：是電機超速報警。
原因分析：
1、輸入指令脈沖頻率過高；
2、加減速時間過小導致超調過大；
3、三菱伺服系統不穩定；
4、電子齒輪比太大；
5、三菱伺服編碼器出現故障；
對應處理辦法：
1、設定正確的脈沖頻率；
2、增大加減數時間常數；
3、重新設定增益；
4、設定正確的電子齒輪比；
5、更換三菱伺服編碼器或三菱伺服電機；
