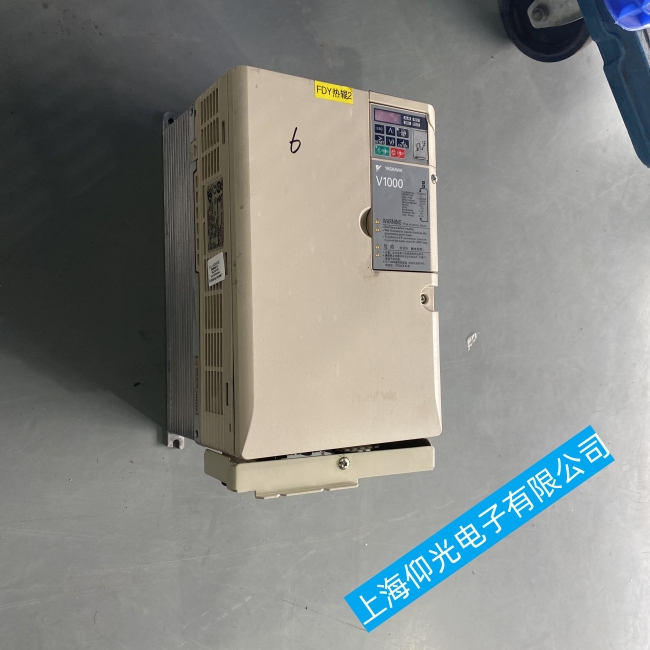

關于安川G系列變頻器的常見故障及故障分析和解決方法。
變頻器故障4：SC Short Circuit 負載短路
故障描述：變頻器的輸出或負載已短路變頻器輸出側發生接地短路，（電機燒毀，絕緣劣化，電纜破損而引起的接觸，接地等）。
變頻器故障5： OV Over voltage
故障描述：安川G系列變頻器主回路過電壓，主回路直流電壓超過過電壓檢出值400V級：約820V。
常見原因：
1、電源電壓太高，降電壓到規定的范圍內；將變頻電源板上電源等級的跳線跳到相應等級，有時可以調高一級，這樣報OV的故障等級會更高些。
2、制動單元損壞，檢查制動單元的放電指示燈是否工作，是否有“滋滋滋”放電的聲音，檢查制動電阻是否正常，有無對地，開路，電阻片有無松動。診斷制動單元好壞的方法可以先初步用萬用表測量有無充放電，沒有的就表示壞了，比較好的方法是拆制動單元測量保險和IGBT（曾經遇到過一起制動單元的保險和IGBT是好的，電路板看起來無損壞的情況下，起升手柄回零過程中報OV的，更換過制動單元后就正常的故障案例，該情況應該PCB電路板有問題）。
特別注意：像制動單元損壞的情況下，發生故障都是在下降過程中或是手柄回零過程中。
3、減速時間過短，電機的再生發電能量太大，請適當地延長變頻器的減速時間。
4、檢查制動電阻器的選型是否正確，制動功率一般不低于電機額定功率的一半。
5、當排除了其他原因后，設定過直流制動后發生的故障，可以嘗試增大L2-03；
變頻器故障6： UV1 DC Bus Undervolt 主回路低電壓
故障描述：主回路直流電壓低于低電壓檢出值。400V級：約380V
常見原因：
1、輸入電源發生了欠相。
2、發生了瞬時停電，檢查涉及到該變頻器的通電的一切接觸器，是否存在瞬間失電的情況。
3、輸入電源的接線端子太松。
4、輸入電源的電壓變動太大，在需要運行電機的情況下，要用萬用表測量變頻器的情況下，不要將萬用表直接放在變頻器的輸入端，聰明的做法是用萬用表測量像該機構制動器空開下的電壓，因為輸入電壓雖然是一樣的，但是電流可能會相差上百倍的。
5、如現場確實無法改善電壓質量，特別是該電控系統的位置離變電站之間線路過長，啟動時壓降可以調整L2-01和L2-02、L2-05。
變頻器故障7： LF Output Pha Loss 輸出缺相。
故障描述：在安川G系列變頻器輸出側發生了輸出缺相。
常見原因：
1、輸出電纜斷線了。
2、電機線圈斷線了，檢查電機三相是否平衡和是否缺相。(另外變頻器拖動的電機的容量不要低于該變頻器能驅動的最點電機容量的1/20)
3、輸出端子松動。
4、如電機和變頻器到電機之間的導線正常，請更換驅動板。
請注意，對于變頻器的維修，應嚴格按照說明書和相關安全規范進行操作，避免因操作不當造成設備損壞或人員傷害。同時，對于復雜或不確定的故障，建議聯系專業的維修人員進行處理——上海仰光電子，我們提供免費檢修，維修速度快，專業維修公司，價格低。
