【案例1】：變頻器（故障現象：上電無顯示）經檢測發現電源主回路、充電電阻、主回路接觸器都正常，因此確定為開關電源板故障。按照上述維修步驟對開關電源板進行測量。在進行第一步測量時，發現直流母線560V到PWM調制芯片之間的的330KΩ/2W的降壓電阻損壞，標稱330KΩ/2W的電阻，實際測量值達2MΩ以上，因此PWM調制芯片得不到啟動的電源，所以無法起振工作。為謹慎起見又檢測了開關管、變壓器、整流二極管及濾波電容等關鍵器件，在確定沒問題之后上電試驗，OK！開關電源起振，輸出各組電壓正常，裝回變頻器后開機試驗正常，此變頻器修復完畢（注：維修人員在維修中，一定要養成習慣：發現壞元件后不要急于更換試機，一定要把功率大的、容易壞的元件都測一下，確定沒問題后再試機，這樣既安全又保險）。
【案例2】：變頻器（故障現象：上電無顯示）經檢測發現電源主回路、充電電阻、主回路接觸器都正常，故障確定在電源板。按照維修步驟對開關電源板進行測量。第一步測量通過，第二步測量時發現開關管c-e結擊穿，將其拆下，然后檢測變壓器、及整流二極管、濾波電容等關鍵器件，在確定沒問題之后上電試驗，輸出各組電壓正常，裝機測試正常，故障排除。
【案例3】：變頻器（故障現象：上電無顯示）經檢測發現電源主回路、充電電阻、主回路接觸器都正常，故障確定在電源板。按照維修步驟對開關電源板進行測量。第一步測量通過，第二步測量通過，第三步測量通過，第四步測量通過，然后單獨對電源板加電測量PWM調制芯片的電源端對地有12.5V左右的電壓，說明供電正常。用示波器看芯片的PWM輸出端，發現沒有PWM調制波形。更換PWM調制芯片后，上電試驗正常，故障排除。
【案例4】：變頻器（故障現象：上電無顯示）屢燒開關管經檢測發現電源主回路、充電電阻、主回路接觸器都正常，故障確定在電源板。按照維修步驟對開關電源板進行測量。第一步測量通過，第二步測量發現開關管擊穿，第三步測量通過，第四步測量通過，更換新的開關管，單獨對電源板加電，管子又燒了。把開關管拆下后不裝管子，通電試驗，測量PWM調制芯片的電源端對地有12V左右的電壓，也正常。用示波器看芯片的PWM輸出端，發現PWM波只有5-6 KHZ左右，斷電后把定時元件拆下測量，發現定時電阻阻值變大，更換定時電阻、開關管后上電正常，不再燒電源管，故障排除。

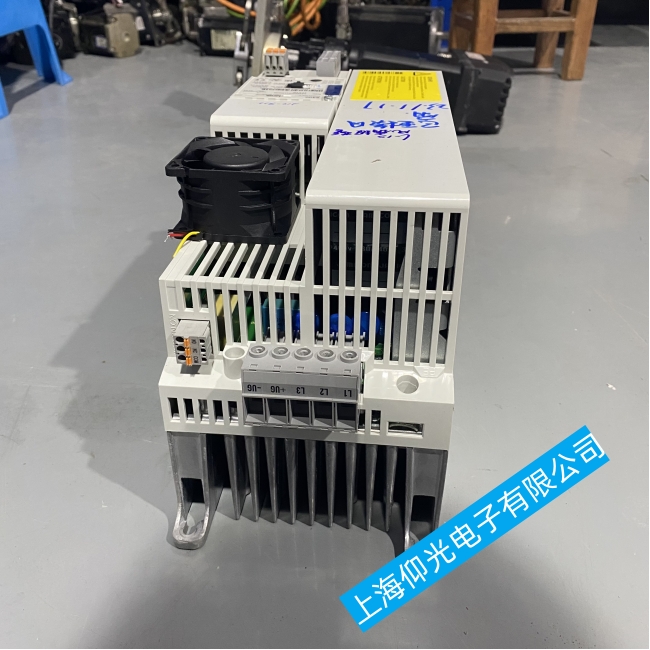

【案例5】：倫茨變頻器（故障現象：上電無顯示）屢燒開關管按照維修步驟對開關電源板進行測量。第一步測量通過，第二步測量時發現開關管c-e結擊穿，第三、四、五、六、七步都測量通過。裝上新的開關管上電試驗，隨著調壓器電壓的升高，可以聽到起振的吱吱聲，就是有點響，把電壓調到額定電壓后測量輸出電壓低于正常值，不到2分鐘，突然聞到一股燒焦的味，保險絲就斷了，趕快斷電發現開關管很燙手，測量發現其已經擊穿。拆下開關管通電試驗，測量PWM調制芯片的電源端對地有12V左右的電壓，用示波器看芯片的PWM輸出端，發現有PWM波輸出且頻率在30 KHZ左右，也正常。因此懷疑剛換的開關管質量不行，又換上一只，上電試驗，結果又把管子給燒了，斷電后無意之間碰到了吸收回路的元件，發現燙手，可是在測量的時候正常啊，于是又測一遍，還是正常。干脆把吸收回路先拆了，又換上一只管子通電試驗，發現變壓器的吱吱聲小了，測量各組輸出電壓也正常。運行了20分鐘開關管也沒再燒，斷電后觸摸開關管微熱，屬正常起熱狀態，因此判斷故障在吸收回路，更換吸收回路元件，故障排除。
請注意，對于變頻器的維修，應嚴格按照說明書和相關安全規范進行操作，避免因操作不當造成設備損壞或人員傷害。同時，對于復雜或不確定的故障，建議聯系專業的維修人員進行處理——上海仰光電子，我們提供免費檢修，維修速度快，專業維修公司，價格低。
