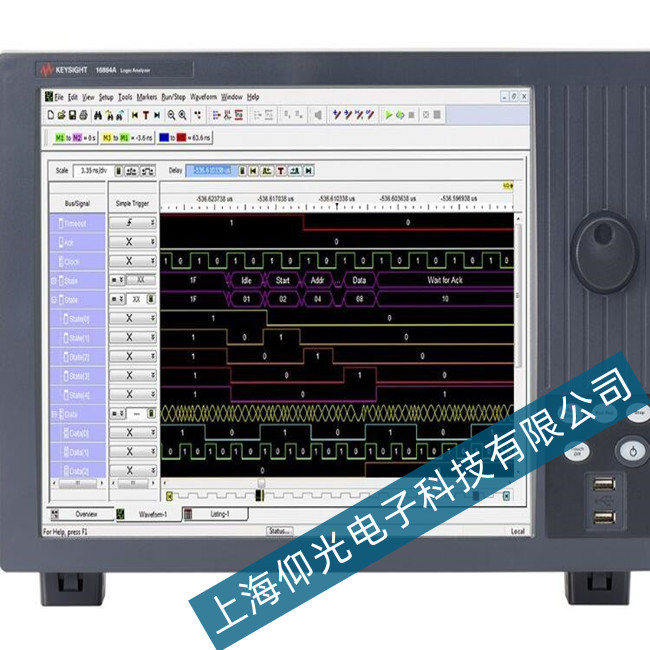

是德科技邏輯分析儀16862A出現故障信息的維修處理方法
（1）故障信息“CALGAINFAIL”
該故障信息表明儀器在幅度校準過程中，檢測增益明顯降低，補償到最大值亦不能達到指標，這時儀器校準停止，并將錯誤信息“CALGAINFAIL”顯示在屏幕上，該故障性質屬整個通道增益問題，根據儀器原理框圖可知，產生故障的部件主要有：射頻部分（輸入衰減器、第一混頻器、第二混頻器、YTO、信號控制板）、中頻部分（第三混頻器、分辨率帶寬電路、幅度控制電路、對數放大器）等部件。
首先調出幅度校準表，發現增益補償DAC值為255，說明增益已經補償最大值，可初步判斷儀器硬件有故障；由于該故障牽涉的部件較多，逐一檢查速度很慢，不利于提高維修效率，第二步就是對故障進行隔離，將故障定位在射頻部分或在中頻部分，具體方法是：
將前面板校準信號連接到頻譜儀的輸入端，用另一臺頻譜儀測量第二混頻器的輸出信號,此時所測量的正常信號頻率應為321．4MHz，幅度為－50dBm±2dBm。若測量值遠遠低于正常值，可以判定儀器的故障出現在射頻部分，反之則在中頻部分。筆者經過維修實踐，發現此類故障90％以上是射頻部分故障，故障最多的部件是輸入衰減器、第一混頻器及YTO。
（2）故障信息“CALSIGNALNOTFOUND”
該故障信息表明儀器在作幅度校準過程中沒有發現校準信號。該類故障的檢查步驟為：
檢查校準信號與信號輸入端之間的射頻電纜是否連接完好、校準信號輸出是否正常、第二混頻器的輸出信號是否正常等。此類故障多為頻譜儀中第一混頻器故障。
（3）故障信息“CAL：RESBWAMPLFAIL”
該故障信息表示儀器在作分辨率帶寬濾波器幅度增益校準時，其中一檔或幾檔濾波器的幅度誤差超過2．2dBm，計算機儀器內部靠軟件補償也不行。此時若調出幅度校準補償數據，可以觀察到分辨率帶寬（BWAMP）數據表那欄的補償數據將至少有一個誤差數據超過2．2，說明該檔分辨率帶寬濾波器的幅度增益誤差太大，此類故障只要作分辨率帶寬幅度調整即可解決。更多頻譜儀維修知識請持續關注我們 。
