安徽印花廠西門子變頻器維修實例與故障排查-仰光教您
維修實例1:

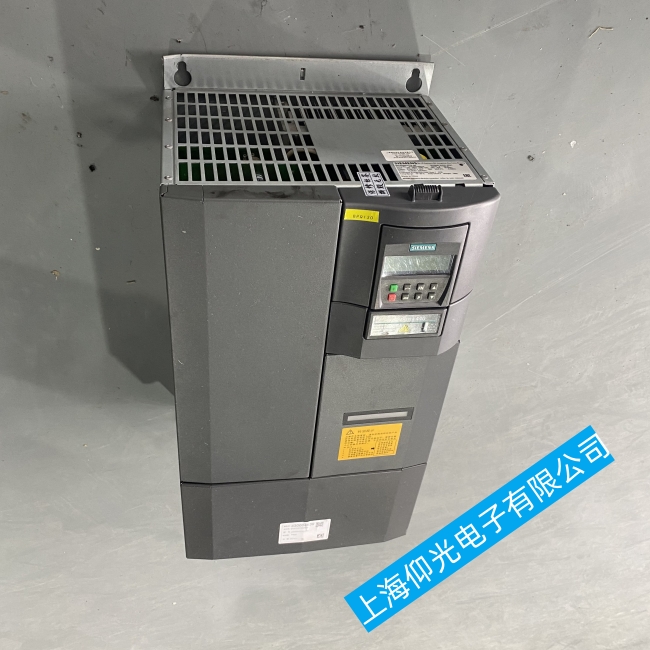

西門子MMV 6SE3221 4.0kW變頻器維修
靜態測量逆變模塊正常，整流模塊損壞。
故障分析與判斷：整流模塊損壞通常是由于直流負載過載、短路和元件老化引起的。
測量PN之間的反向電阻值(萬用表正表筆接N，負表筆接P)，可以反映直流負載是否有過載短路現象。測出PN間電阻值為15052，正常值應為幾十千歐，說明直流負載有過載現象；逆變模塊是正常的，可以排除；檢查濾波大電容、均壓電阻正常；測制動開關器件損壞短路，拆下制動開關器件測PN間電阻值正常。
更換制動開關器件，變頻器恢復工作。該故障可能是由于變頻器減速時間設定過短，制動過程中產生較大的制動電流損壞制動開關器件VT造成的。當制動開關器件損壞短路后，制動電阻直接置于PN之間，產生較大的電流（約為額定電流的1/2）。
變頻器在運行過程中，整流模塊的負載電流是正常負載電流與制動電阻上流過的電流之和，整流模塊長期處于過載狀況下工作而損壞。在生產工藝允許的情況下，增大減速時間可以避免此故障再次發生。
維修實例2:
西門子MM420變頻器維修37kW
靜態檢測逆變模塊正常，整流模塊損壞。
對西門子MM420變頻器進行檢修，其功率為37kW。在靜態檢測中，發現逆變模塊運行正常，但整流模塊存在故障。通過檢測PN間的反向電阻，發現其值低于正常范圍。拆開變頻器后，觀察到濾波大電容組合印制電路板上留有電容器泄漏的液體痕跡。進一步檢查發現，兩只濾波大電容器已損壞并發生泄漏，導致明顯的漏電現象。在替換了損壞的電容器并清洗了相關電路板后，PN間的反向電阻值恢復正常，變頻器也恢復了正常工作狀態。如果日常檢查和定期維護工作得到妥善執行，此類故障完全可以避免。
維修實例3:
西門子MM430變頻器維修11 kW
靜態檢測逆變模塊正常，整流模塊損壞。
測量PN間反向電阻值在正常范圍內，在主回路部分也未發現異常，初判為整流模塊自然老化損壞。但在清洗、檢查過程中，發現驅動電路中有元件損壞的跡象，進一步測量有一個元件損壞，導致驅動輸出始終是高電平。
更換整流模塊，修復驅動電路。變頻器在運行過程中突然有一路驅動電路損壞，使輸出始終維持高電平，致使這一橋臂上的2個逆變開關器件同時導通而形成短路大電流。整流模塊首先損壞，失去高壓直流電，避免了逆變模塊的損壞。
