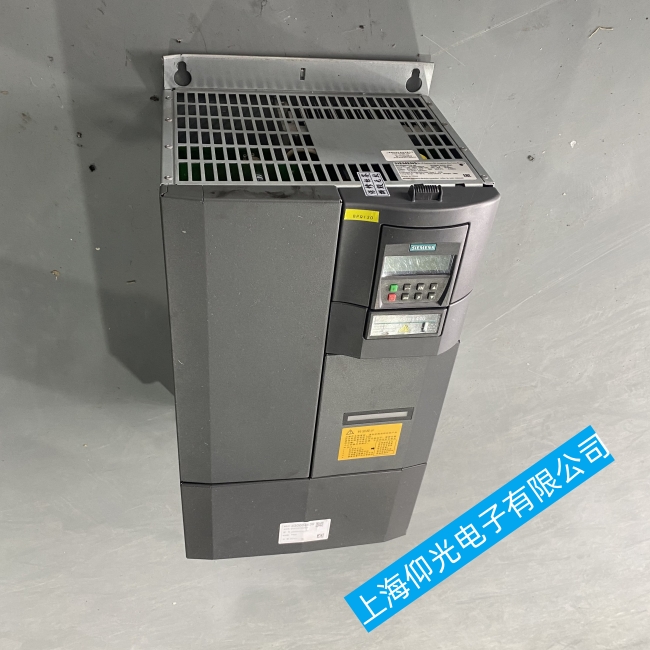

變頻器維修-西門子變頻器顯示“E”報警如何維修
一、故障現象：操作控制面板PMU液晶顯示屏顯示“E”報警。
變頻器維修檢查方法：維修更換一塊新CUVC板送電開機測試，顯示屏仍顯示“E”報警，說明變頻器維修故障的原因不在CUVC板而在底板。檢查底板，數字萬用表測外接DC24V電壓正常，檢查集成塊N3基準電壓不正常，集成塊N220腳輸出電壓為0.1V，明顯偏低，正常值為15V，查集成塊N2的1腳為11.3V，8腳為0.20V，11腳電源輸入為27.5V，正常。經分析，確定1腳、8腳、20腳不正常。測試集成塊N3的1腳電壓為0.31V，2腳的電壓為1.8V，電壓值也都偏低。用熱風槍拆下N3集成塊MC340，測2腳和3腳之間的電阻為84歐。更換一塊新N3集成塊MC340后，測試各引腳電壓，1腳為2.1V，2腳為5.1V，電壓正常。測N2集成塊各腳電壓也都恢復正常。變頻器維修故障原因為集成塊N3輸出電壓不正常，引起N2集成塊各腳電壓也出現偏移。恢復變頻器接線輸入參數，啟動變頻器運行正常。
二、故障現象：操作控制面板PMU液晶顯示屏顯示“E”報警。
變頻器維修檢查方法：用數字萬用表測底板N2、N3集成塊各腳電壓，檢查發現變頻器N3的1腳N2的8腳電壓都偏低，測量變頻器V28三極管的基極偏置電阻4.7K歐已變值為150K歐。更換新貼片電阻，測N2、N3各腳電壓正常，維修變頻器故障原因為V28基極偏置電阻變值，造成V28三極管截止，造成N2、N3集成塊不能正常運行。
三、故障現象：操作控制面板PMU液晶顯示屏顯示“E”報警。
變頻器維修檢查方法：一臺“E”報警的變頻器，將變頻器原CUVC板上CBT通訊板拆下，裝在新CUVC板上，變頻器裝好CUVC板，啟動后，液晶顯示屏仍顯示“E”報警。拆下CUVC板檢查發現CBT通訊板上貼片電阻燒壞。更換新CBT通訊板，變頻器啟動運行正常。
四、故障現象：操作控制面板PMU液晶顯示屏顯示“E”報警。
變頻器維修檢查方法：檢查變頻器底板電源塊N2第1腳的開機電壓為11.32V，正常值為26.7V，第20腳輸出電壓為0.117V，正常值為15.31V，基準電壓塊N3第1腳電壓為0.315V，正常值為2.1V；第2腳的電壓值為1.5V1.8V之間變化，而正常值為5.1V。檢查繼電器K4，線圈電路串聯兩支二極管V16、V15，電阻值分別為3.67歐和5.5歐，已經短路，V28（5C）三極管基極電阻由正常值4.7K歐變成150K歐，已經燒壞。維修更換新的變頻器電阻和二極管后，運行正常。
