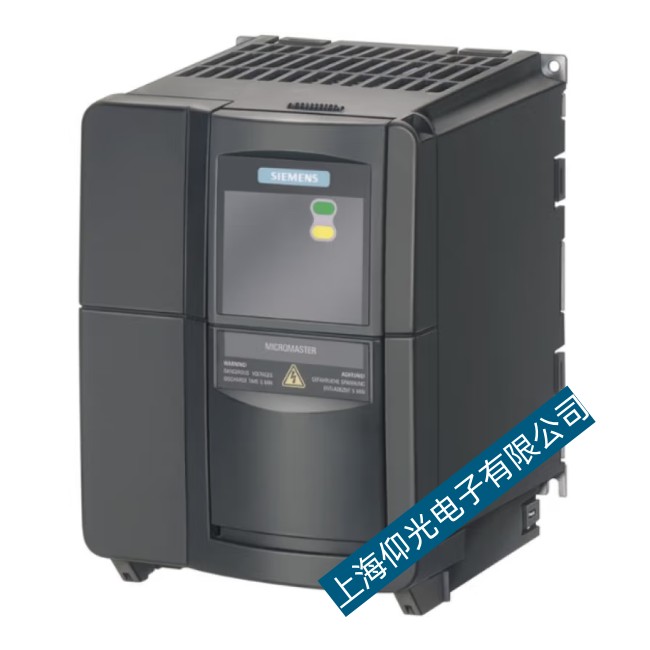

青海可可西里西門子變頻器故障三大維修案例解析
一、西門子MMV 6SE3221 4.0kW變頻器維修
靜態測量逆變模塊正常，整流模塊損壞。
原因分析：整流模塊損壞通常是由于直流負載過載、短路、元件老化等原因造成的。
維修步驟：測量PN間（萬用表的正表筆接N，負表筆接P）之間的反向電阻值，可以反映直流負載是否有過載、短路現象。測PN間電阻值為15052，正常值應為幾十千歐，說明直流負載過載；逆變模塊正常，可排除；檢查大濾波電容、均壓電阻是否正常；測試制動開關裝置，若損壞、短路，拆下制動開關裝置，測量PN間電阻值，正常。
更換制動開關裝置，變頻器恢復運行。該故障可能是由于變頻器的減速時間設置過短，制動過程中產生較大的制動電流，損壞制動開關裝置VT造成的。當制動開關裝置損壞、短路時，制動電阻直接置于PN之間，產生較大電流（約為額定電流的1/2）。
變頻器運行時，整流模塊的負載電流為正常負載電流與流過制動電阻的電流之和。整流模塊因長期在過載條件下工作而損壞。如果生產工藝允許，增加減速時間可以防止這種故障再次發生。
二、西門子MM420變頻器維修37kW
靜態檢測顯示逆變模塊正常，整流模塊損壞。
維修步驟：檢查PN間反向電阻是否小于正常值。拆開變頻器后發現，大濾波電容組合的印刷電路板上有大濾波電容液體流出的痕跡。進一步檢查發現，兩個大濾波電容損壞漏電，漏電嚴重。更換電容，清洗濾波大電容組合印刷電路板，然后測量PN間反向電阻值正常，逆變器恢復正常工作。如果按要求進行日常檢查和定期維護工作，這種故障是可以避免的。
三、西門子MM430變頻器維修11千瓦
靜態檢測顯示逆變模塊正常，整流模塊損壞。
維修步驟：測得PN間反向電阻值在規定范圍內，主電路未發現異常。初步判斷整流模塊因自然老化而損壞。但在清理檢查過程中，發現驅動電路有元件損壞的跡象。進一步測量發現，有一個元件損壞，導致驅動輸出始終處于高電平。
更換整流模塊，修復驅動電路。變頻器運行過程中，其中一個驅動電路突然損壞，導致輸出始終保持高電平，導致該橋臂上的兩個逆變開關器件同時導通，造成短路。電路和大電流。整流模塊首先損壞，失去高壓直流電，避免逆變模塊損壞。
