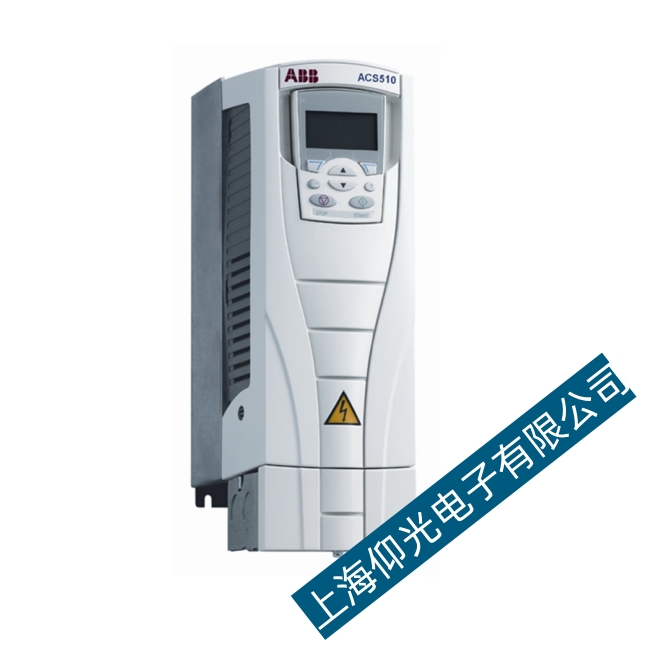

山西ABB變頻器ACS510-01-290A-4短路故障代碼常見維修
故障代碼:短路
(1)故障原因:外接電機電纜故障或變頻器自身硬件故障。
(2)處理措施:斷開變頻器輸出線，用兆歐表測量三相接地絕緣和三相電組，如電機或電纜有問題，更換電機和電纜；如果輸出正常，檢查逆變器的主電路，主要是IGBT、逆變塊和整流橋。如何判斷IGBT、逆變塊、整流橋是否正常？因此，我用萬用表二極管檔測試上述完好的電氣設備，測試結果以下三種:
①對于IGBT，當萬用表用黑色探針測C，用紅色探針測E時，電阻值約為0.34MQ，否則為無窮大。其他四種情況都是無限的。
②對于逆變塊，當萬用表黑色表筆測正極，紅色表筆測負極時，電阻值約為0.67MQ，否則為無窮大。用黑色探針測量接地極，用紅色探針測量負極時，電阻值約為0.34MQ，否則為無窮大；用黑色探針測量正極，用紅色探針測量接地電極時，電阻值約為0.34MQ，否則為無窮大。
③對于整流橋，用萬用表和黑色探針測量。
a、用紅色探針測3時電阻值約為0.37Mt2，否則為無窮大。其他四種情況都是無限的。
B.如果測試結果與上述描述結果誤差太大，建議更換。考慮到減少維修對生產時間的影響，建議最好直接更換變頻器，因為更換一臺變頻器需要2h左右的時間，但如果因為短故障碼而進行維修，時間就超過2h，而且時間不可控。
（1）上海仰光電子擁有一支芯片級高級維修工程師，它們工作經驗豐富，維修成功率高。
（2）上海仰光電子具有齊全先進的檢修和測試設備，它是設備維修的必備硬件。是快速、精準維修的保證。
（3）變頻器維修經驗豐富，保證了我們快速檢修速度和能力，同時對于一些罕見的設備故障做出快速反應。
（4）充足齊全的進口配件，使得大大縮短我們的維修時間，讓您盡快恢復設備的使用。
（2）上海仰光電子具有齊全先進的檢修和測試設備，它是設備維修的必備硬件。是快速、精準維修的保證。
（3）變頻器維修經驗豐富，保證了我們快速檢修速度和能力，同時對于一些罕見的設備故障做出快速反應。
（4）充足齊全的進口配件，使得大大縮短我們的維修時間，讓您盡快恢復設備的使用。
