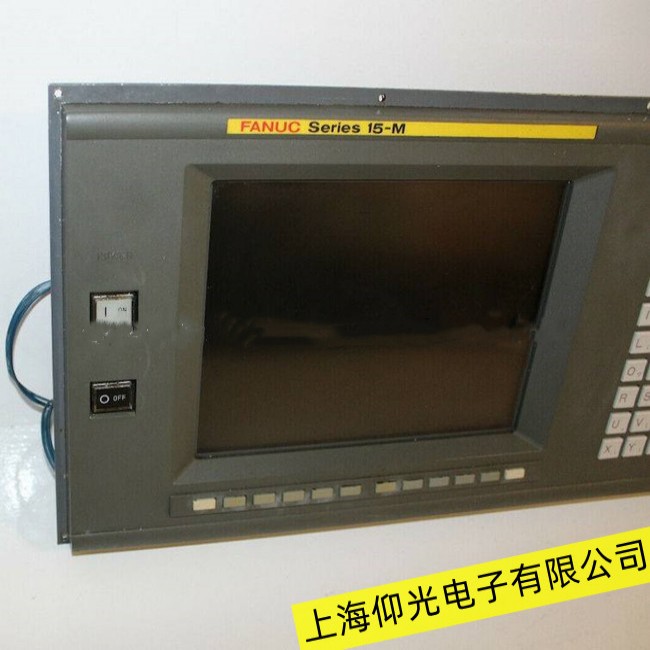

發那科觸摸屏與PLC建立連接失敗維修方法(可上門維修)
發那科觸摸屏與PLC通訊不上不外乎要確認四個問題：
1.PLC參數和工程里的是否一致
2.通訊線是否按照接線圖的引腳接線
3..參數和線確認OK，的情況下，看看是不是PLC程序或是PLC的地址問題。
4工程里設置的com口在屏上接的時候是否正確
方法：
先判斷參數：
1、用PLC的編程軟件接上PLC測試看看PLC的參數是多少，工程里設置的參數是否和測試出來的一致。
2、在線模擬：用我們的組態軟件，用PLC本身的通訊電纜和電腦相連接，在線模擬看看工程是否通訊的上。可以用個數值輸入部件或是開關，對其操作，看看關掉模擬器之后再開在線模擬后之前的操作是否還在，是否直接提示NC（NC和之前操作沒有寫下去即為沒有通上）。
測試線：
用萬用表按照接線圖的引腳定義測試接線。
發那科觸摸屏的參數
查看一觸摸屏的參數設置，這里面有幾個參數需要特別注意的：
1.設備類型——這個是重要的，如果設備沒選對的話，其他就不用說了
2.通信口的設置——一定要確認清楚PLC連接觸摸屏的COM1口還是COM2口
3.連接方式——PLC跟觸摸屏的連線，確認好是RS485，還是RS232C
4.接口參數跟PLC站號——一定要跟PLC里面的設置一致。
確認好參數設置，排查線路
確認RS485,RS232C的走線是否正確，觸摸屏與各種PLC接線的做法不一樣。這個可以參照維控（PLC與觸摸屏通信線接法幫助文檔）查看，這個是正常排查通信問題的基本方
接下來教大家如何繞開觸摸屏的問題——在線模擬。在通訊不上的時候，有的客戶會猜測可能是觸摸屏的問題，或者接口的問題。在線模擬就是繞開觸摸屏，直接用PLC跟電腦進行連接。
具體的做法：
1.PLC跟電腦要通過RS232進行連接。有的PLC有RS232的接口，有的沒有，沒有的可以通過轉接頭接到電腦上。
2.新建一個簡單的工程。放兩個元器件，一個數值顯示，一個數值輸入。地址設置PLC里面的地址。
3.工程參數設置一定要跟PLC里面的設置一樣。
4.點擊在線模擬功能
這子做就可以很明顯查看PLC能不能跟PC通信上。如果可以通信上就可以排除PLC方面的問題，跟參數設置的問題。
