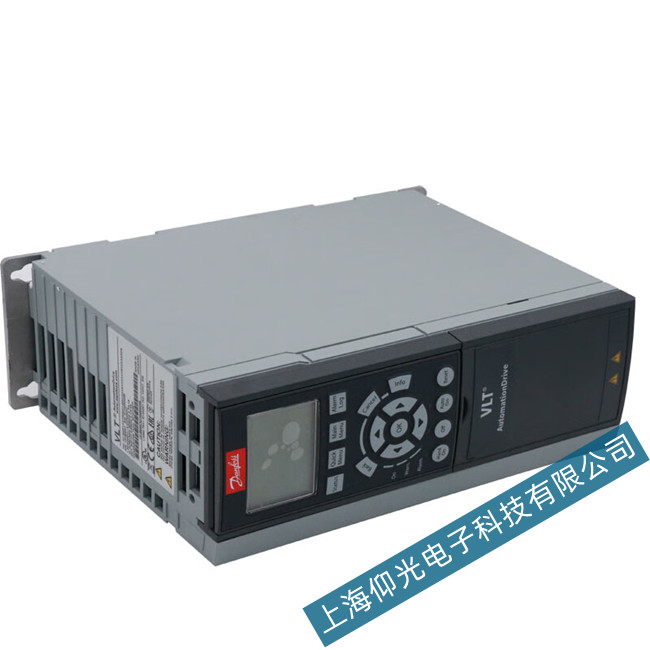

丹弗斯VLT2900系列變頻器報警ERR15內部電源故障維修
1：ERR15 (內部電源故障）
內部的開關電源提供四路電源。
分別是兩路+5VDC,+24VDC,+18VDC。
其中+5VDC用作系統控制電源，如：CPU、邏輯電路等，+24VDC電源用作風扇制冷、+18VDC電源用作產生觸發電源，開關電源產生的+18VDC，該路電源是用來提供產生+15VDC和內部驅動電路電源，
只要這兩方面任意一方面出問題，變頻器就會檢測到電源不穩定，發出指令停止工作，向控制卡CPU發出故障鎖定指令，操作面板顯示Err15。
2：ERR29（過熱故障）
過熱，也是我們平時會碰到的一個故障。那我們首先會想到散熱風扇是否運轉，丹佛斯在風扇控制上采用了on/off控制方式，通過溫度傳感器采樣溫度信號，用斬波電路調整輸出電壓達到控制風扇轉速的目的，
即省了電，又延長了風扇的壽命。其次我們也要檢查散熱通道是否暢通，有無堵塞現象。
對于大功率45kw以上的變頻器在安裝上一定要注意機器必須安裝在平整，垂直無間隔物的表面，原因在于丹佛斯變頻器出廠時不提供背板，所以風道是敞開的，不利于散熱，我們發現很多丹佛斯變頻器過熱都是
由于安裝問題而導致的。
3、 ERR8（欠壓故障）
欠壓故障，當出現欠壓故障時，我們首先應該檢查輸入電源是否缺相，假如輸入電源沒有問題那我們就要檢查整流回路是否有問題，丹佛斯小功率37kw以下的變頻器采用的是單個的全橋不可控整流器，而45kw以
上的變頻器則采用了半控全橋整流，整流橋缺相可能導致欠壓報警。
對于小功率機器預充電回路接觸器有問題也有可能導致欠壓報警。
4、ERR9（變頻器過載報警）
5、ERR4（電源缺相）
電源端缺少一相或主電壓不平衡過大。檢查變頻器的電源電壓。
VLT規定的電源不平衡度為額定電壓的±2%（IEC標準）。過長輸入線路傳輸或交流接觸器觸點氧化不均勻，亦將產生此故障。
6、開關電源損壞
這是眾多變頻器最常見的故障，通常是由于開關電源的負載發生短路造成的，丹佛斯變頻器采用了新型脈寬集成控制器uc2844來調整開關電源的輸出，
同時uc2844還帶有電流檢測，電壓反饋等功能，當發生無顯示，控制端子無電壓，dc12v,24v風扇不運轉等現象時我們首先應該考慮是否開關電源損壞了。
