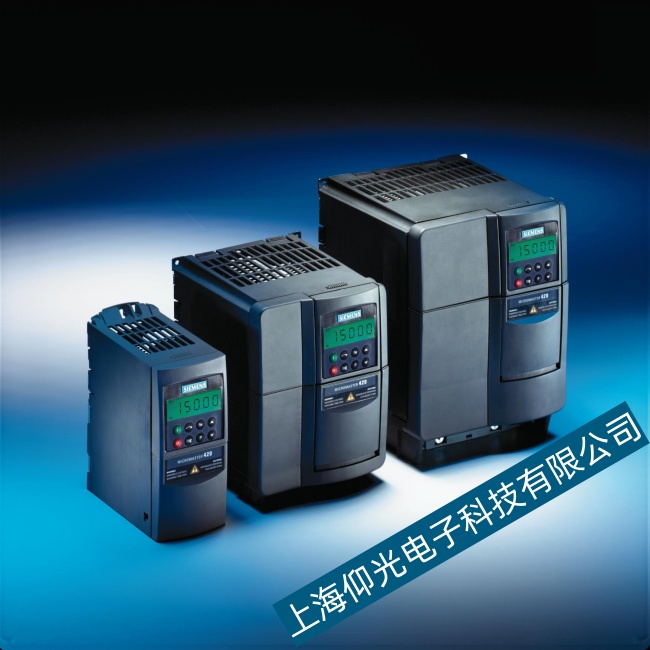

西門子變頻器G120P系列無顯示黑屏故障維修
西門子6SE70系列變頻器的操作控制面板PMU液晶顯示屏上無顯示，“黑屏”
（1）故障現象：西門子6SE7016-1TA61-Z變頻器操作控制面板PMU液晶顯示屏“黑屏”
檢查處理：檢查底板V34場效應管K2225，發現柵極保護貼片電阻24Ω變值為500kΩ，已損壞。檢測N2集成塊的20腳無電壓，1腳為11.3V，N3集成塊MC340腳為4V，2腳為3.3V。用熱風槍將N3集成塊MC340拆下測量1腳與3腳之間的阻值變為9kΩ，正常應為500kΩ。更換新的N3集成塊MC340和24Ω貼片電阻。上電測試N2、N3集成塊各引腳電壓，正常。恢復接線，運行正常。
西門子變頻器常見故障現象及維修實例圖3 總電源部分電路
操作控制面板PMU液晶顯示屏“黑屏”故障，大部分與底板V34電源管控制極24Ω保護貼片電阻變值有直接關系，變值后的電阻值一般為500kΩ～1MΩ之間，有的電阻值變為無窮大。
（2）故障現象:操作控制面板PMU液晶顯示屏“黑屏”
檢查處理：檢查底板，測量K4繼電器線圈并聯續流二極管V20，與K4線圈串接二極管V16擊穿短路，測N7電源塊L7824損壞，N4集成塊UC3844AN 1腳對地電阻500Ω，正常值應為15kΩ。更換同型號二極管2支、N4集成塊UC3844AN、N7電源塊L7824后，測試各點電壓正常。
西門子變頻器常見故障現象及維修實例圖4 X9端子與繼電器K4的相關電路
（3）故障現象:操作控制面板PMU液晶顯示屏“黑屏”
檢查處理：檢查底板，測量N4集成塊UC3844AN 4-8腳之間的7.5KΩ電阻燒壞，V34場效應管K2225柵極限流電阻R133變值為720kΩ，用熱風槍將貼片電阻拆下，更換新貼片電阻。上電測試各點電壓，正常。恢復接線，送電運行正常。
（4）故障現象:操作控制面板PMU液晶顯示屏“黑屏”
檢查處理：檢查底板，測量V34場效應管K2225，發現柵極保護貼片電阻24Ω變值為430kΩ，電源變壓器T6二次繞組之間，經V58串聯連接的5只相并聯的100Ω電阻值為33Ω，拆下測100Ω電阻其中一只已變值為10MΩ，另一只電阻變值為1MΩ。更換24Ω、100Ω電阻。
（5）故障現象:操作控制面板PMU液晶顯示屏“黑屏”
檢查處理：檢查底板，25A正負熔斷器F1、F2全部熔斷，測量IGBT模塊輸出端U相與V相之間，電阻值為11Ω，已經短路，（正常阻值應該為210kΩ），IGBT模塊觸發部分觸發板A12、A32、A22的3腳與4腳和7腳、5腳、8腳的電阻值變為1.9Ω，已經短路。更換同型號六單元IGBT模塊(型號為BSM15G120DN12)與觸發電路板A12、A32、A22后，恢復接線，變頻器上電，測量各個電源輸出電壓正常，IGBT模塊6個觸發電路腳電壓為-5.1V，正常，顯示正常。
