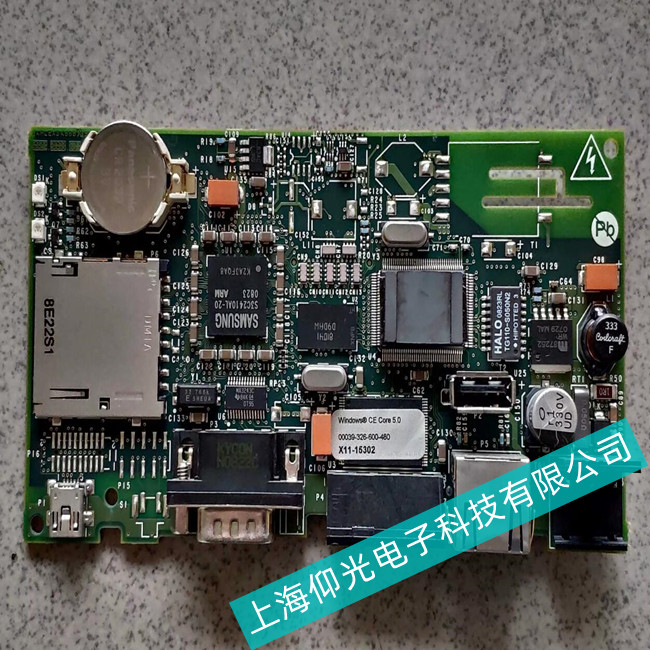

上海水處理AB羅克韋爾工控機1500P系列主板不通電修理方法
第一，外觀的檢測：
1、檢查AB羅克韋爾工控機1500P系列主板上的主要元件有無燒傷的痕跡，重點觀察南北橋、I/O、供電MOS管，如發現有明顯的燒傷，則首先要將燒傷的部分給予更換。由于南橋的表面 顏色較深，輕微的燒傷痕跡可能不太容易觀察到，這種時候，我們可以把板子傾斜一定的角度，對著日光或燈光進行查看。
2、檢查AB羅克韋爾工控機1500P系列主板上PCB是否有斷線、磕角、掉件等人為故障，如有此類故障，則首先進行補線、補件的工作。觀察的主要方向是AB羅克韋爾工控機1500P系列主板的邊緣以及背面。
第二，未插ATX電源前的量測：
1、量測ATX電源上的3.3V、5V、5VSB、12V電壓是否有對地短路現象，通常來說，其對地的阻值應在100以上，如果有在100以下的現象， 則有可能處于短路狀態。如果有短路的情況，則根據短路的具體電壓用更換法來排處短路的故障。
2、量測4PIN的小ATX插頭上的12V電源口對地是否短路，如果12V電壓有短路現象，則量測CPU的PWM供電部分的MOS管，看是否有擊穿的現象，在實際維修中，多數是上管擊穿，我們可以首先量測各相供電的上管的G、S極；D、S極之間的阻值來判斷是那一相的上管被擊穿，并加以更換，同時需要注意的是，在條件允許的情況下，最好將整個一相的上下管都 更換，并且將驅動芯片也一并更換。
3、量測AB羅克韋爾工控機1500P系列主板上的各個起供電轉換作用的MOS管的S極是否有對地短現象，如內存電壓VCC_DDR、AGP電壓VDDQ等，并依此來判斷南北橋是否有短路情況。
4、量測AB羅克韋爾工控機1500P系列主板上的3VSB、1.5VSB、1.2VSB等待機電壓是否短路，其中最常見的就是3VSB電壓短路，如果發現這種情況，首先要確定網卡是否 有損壞除了網卡短路以外，最容易引起3VSB短路的就是南橋了。
第三，插上ATX電源后的量測：插上ATX電源后，先不要直接 去將AB羅克韋爾工控機1500P系列主板通電試機，而是要量測工控主板在待機狀態下的一些重要工作條件是否是正常的。在這里我們要引入"Power Sequencing"--上電時序這個概念，AB羅克韋爾工控機1500P系列主板對于上電的要求是很?chē)?yán)格的，各種上電的必備條件都要有著先后的順序，也就是我們所說的"Power Sequencing"，一項條件滿足后才可以轉到下一步，如果其中的某一個環節出現了故障，則整個上電過程不能繼續下去，當然也就不能使AB羅克韋爾工控機1500P系列主板上電了。
上海仰光電子科技有限公司專業維修貝加萊觸摸屏范圍包括：按鍵損壞、電源板故障、高壓板故障、液晶故障、主板壞,上電黑屏、 花屏、藍屏、白屏，上電無反應、上電燒保險，不能正常開機、進入不了系統、觸摸問題、按鍵問題、內容錯亂，觸摸無反應、觸摸反應慢、 觸摸死機、觸摸偏差，無背光、背光暗、PWR燈不亮、通訊失敗等故障。進不了界面、無顯示、亮度看不清楚；，液晶屏顯示豎條、橫條、多畫面，觸摸屏上電無反應，上電燒保險，上電藍屏，通電幾分鐘后屏幕變?yōu)樗{(lán)屏，主板故障，黑屏，通訊時有時無，觸摸失靈，有時白屏，觸摸面板故障，死屏，電源板故障， 液晶故障，觸摸面板損壞，觸控正常但主板程序無反應，觸摸不良，觸摸失靈；操作靈敏度不夠，上電無任何顯示，PWR燈不亮但其他一切正常，雙串口無法通訊 ，主板松動 ，485串口通訊不良，觸摸屏上電無反應，通訊不良，畫面不能切換， 觸摸死機等常見故障等。
