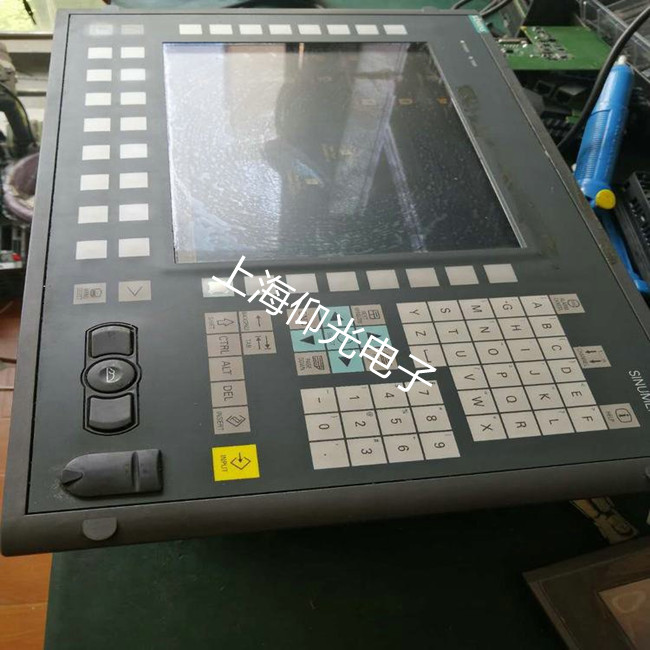

常州西門子802s數控系統維修：14040 通道 %1 程序段 %2 在循環終點出錯。參數： %1 = 通道號%2 = 程序段號、標記。說明： 在圓弧插補時，與機器數據中的設定相比，要么是起始點和終點的圓弧半徑，要么是圓弧圓心距離很遠。
1. 在半徑編程設計時，起始點和終點是一致的，因此，圓弧位置不能由起始點和終點來決定。
2. 半徑：NCK 根據當前起始點和其它程序設計的圓弧參數計算起始點和終點的半徑。
如果圓弧半徑之間的差異呈下列狀況時會出現報警：
- 要么大于在 MD 21000 CIRCLE_ERROR_CONST( 半徑較小時，如果程序設計的半徑小于機床數據
CIRCLE_ERROR_CONST 除以 21010 CIRCLE_ERROR_FACTOR 所得的商 ) 中的值，
- 要么大于程序設計的半徑乘以 MD CIRCLE_ERROR_FACTOR( 半徑較大時，如果程序設計的半徑
大于機床數據 CIRCLE_ERROR_CONST 除以 CIRCLE_ERROR_FACTOR 所得的商 )。
3. 圓心：使用至起始點的圓弧半徑來計算新的圓弧圓心。圓弧圓心位于從圓弧起始點到圓弧終點的連
接直線的中垂位置上。從起始點到計算或者設計出的圓心的兩條直線之間的弧度角度必須小于 0.001
的平方根 ( 大約為 1.8 度）。
反應： 重組補償程序段。
已設置接口信號。
報警顯示。
處理： 請通知授權人員 / 維修部門。檢查 MD 21000 CIRCLE_ERROR_CONST 和 21010
CIRCLE_ERROR_FACTOR。如果值在合理范圍之內，則部件加工程序程序塊的圓周終點或中點必
須利用更高的精度來設計。
程序繼續： 用 NC-START 鍵或 RESET 鍵清除報警，
