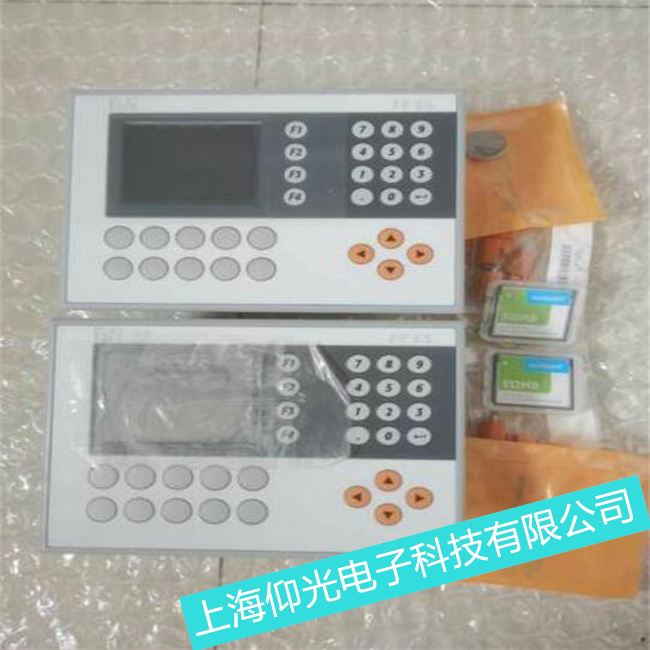

宿遷市貝加萊觸摸屏5PP120通訊不上維修方法
一:貝加萊觸摸屏5PP120的參數。查看一下貝加萊觸摸屏5PP120的參數設置。
這里面有幾個參數需要特別注意的:
1:通信口的設置---一定要確認清楚PLC連接觸摸屏的COM1口還是COM2口
2:設備類型---這個是最重要的,如果協議沒選對的話,其他就不用說了
3:連接方式---PLC跟觸摸屏的連線,確認好是RS485,還是RS232C
4:接口參數跟PLC站號---一定要跟PLC里面的設置一致。
二:如果貝加萊觸摸屏5PP120參數確認設置好了,接下來就排查線路的問題。
確認RS485,RS232C的做線是否正確,貝加萊觸摸屏5PP120與各種PLC接線的做法不一樣。這個可以參照維控(plc與觸摸屏通信線接法幫助文檔)查看,這個是正常排查通信問題的基本方法。
接下來教大家如何繞開貝加萊觸摸屏5PP120的問題---在線模擬。在通訊不上的時候,有的客戶會猜測可能是觸摸屏的問題,或者接口的問題。在線模擬就是繞開觸摸屏,直接用PLC跟電腦進行連接。
具體的做法:
1:PLC跟電腦要通過RS232進行連接。有的PLC有RS232的接口,有的沒有,沒有的可以通過轉接頭接到電腦上。
2:新建一個簡單的工程。放兩個元器件,一個數值顯示,一個數值輸入。地址設置PLC里面的地址。
3:工程參數設置一定要跟PLC里面的設置一樣。
4:點擊在線模擬功能
這樣子做就可以很明顯查看PLC能不能跟PC通信上。如果可以通信上就可以排除PLC方面的問題,跟參數設置的問題。
上海仰光電子科技有限公司維修貝加萊觸摸屏常見的故障有:上錯電不能開機、上電無顯示、上電黑屏、 花屏、暗屏、藍屏、白屏、閃屏,無背光、背光暗、對比度低、有背光無字符,上電無反應、上電燒保險,不能正常開機、進入不了系統,碎屏、觸摸無反應、觸摸響應慢、觸摸偏移、 觸摸反應慢、通訊故障、通訊不上、通訊口壞、觸摸死機、按鍵故障,內容錯亂、PWR燈不亮、通訊失敗,電源板故障、高壓板故障、主板壞等。
