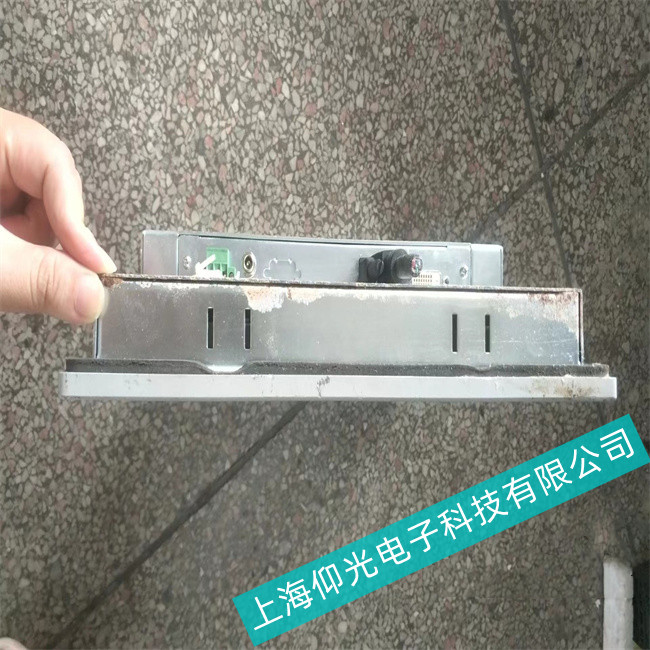

AB羅克韋爾工控機顯示模糊維修方法(立等可取)
AB羅克韋爾工控機屏幕顯示模糊是各種顯示器常見故障之一,其產生原因主要有三個方面:一是運輸過程中或使用中受到震動而使 FBT(行輸出變壓器)的聚焦電位器松動或移位,致使加到CRT中的聚焦電壓變化(偏離工廠調試好的最佳電壓值),造成屏幕模糊;二是使用環境濕度大,使 CRT尾座板上聚焦引腳的放電環(半圓球)產生銹蝕,在CRT剛通電時出現模糊現象;三是CRT管內因制造工藝或CRT錐體玻殼內有雜物而使聚焦 (focuse)極與加速極(G2)間產生靜電積塵,形成極電阻而使屏幕出現嚴重的模糊現象。 怎樣根據屏幕模糊的現象來判斷是何種原因引起的呢? 首先從屏幕模糊的程度來看,若模糊現象較輕,僅僅是字符輪廓變粗,而字跡依然能識別,大多屬第一種原因所引起;若字符大面積嚴重模糊,屏幕一片白色光暈, 字符已無法辨認且調FBT上的聚焦電位器時屏幕亮度隨之變化,則屬第三種原因所為;如果CRT剛開機時模糊,隨著時間的延長,屏幕字符越來越清晰,這通常 為第二種原因所造成。
弄清了AB羅克韋爾工控機屏幕模糊的原因,如何根據故障現象來排除故障呢? 對于第一種情況,打開機蓋,微調FBT中的聚焦電位 器即可排除故障。至于尾板上聚焦引腳放電環銹蝕的處理,一般使用無水酒精清洗放電環及尾座上各電極插頭和插座,如放電環銹蝕嚴重時,可更換尾座部件。第三 種原因引起的屏幕模糊的處理方法是:取下CRT尾座板,將CRT上高壓帽中24KV高壓用萬用表筆線(最好使用絕緣性能好些的數字萬用表)引到CRT聚焦 板插座中,打開顯示器交流電源,用一接地的表筆線對加速極(G2)插頭瞬間放電2~3次(最好將CRT上G2插頭用一外加保護套管短線引出來,對引出線進 行對地瞬間放電作業)。 一般經過2~3次放電過程便能使聚焦與加速極(G2)兩電極之間的塵埃極電阻擊穿。恢復原電路后,觀察屏幕字 符或圖文顯示的清晰程度,必要時適當調一下FBT上的聚焦電位器就能使模糊故障排除。這種方法人們常稱“打Acking法”,操作中因涉及到高電壓,應謹 慎從事,切記保護人身和設備的安全。
上海仰光電子科技有限公司專業維修AB工控機顯示屏顯示模糊修復范圍:不通電、觸摸失靈、觸摸偏移、觸摸屏不靈敏、按鍵不靈敏、按鍵壞、觸摸板壞、液晶屏損壞、屏幕撞壞,液晶屏破碎丶電源壞、主板壞、主板不工作、不亮、主板高壓故障、顯示不完全、主板顯存故障、故障、顯示花紋、反應慢、觸摸無反應、通訊不上、通訊異常、不能通訊、顯示模糊、碎屏、花屏、電源板壞、液晶屏故障、不能正常開機、開不了機丶報錯、報警、提示錯誤、顯示反了等等故障維修。
