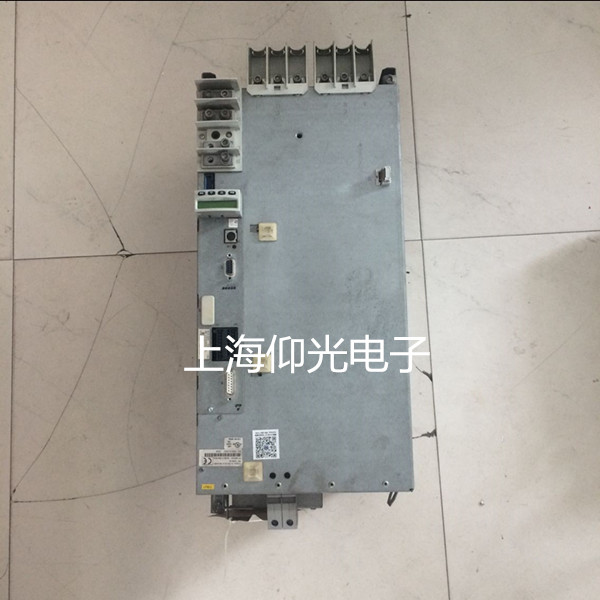

力士樂伺服驅動器HCS系列故障報F2077/F8069常見報警代碼維修經驗 免費檢測 有測試臺 有質保 上海仰光電子科技有限公司
故障代碼:F2077 故障描述:電流檢測錯誤， 硬件故障， 驅動器實時監控電流， 如超出允 許范圍時 出現該報警 對策： （1）驅動器功率單元的電流霍爾傳感器故障，更換 HCS 功率單元； （2）控制單元 CSB
的電流計算回路有問題，更換
CSB 控制單元。
故障代碼：F8069 故障描述：內部-15V 直流出錯，內部有+24V 轉 -15V 電路，它出現故障或內部的集 成芯片短路。 對策： 更換 HCS 或 CSB
伺服驅動器維修檢測以及方法
示波器檢查驅動器的電流監控輸出端時，發現它全為噪聲，無法讀出；
故障原因：電流監控輸出端沒有與交流電源相隔離(變壓器)。
處理方法：可以用直流電壓表檢測觀察。
電機在一個方向上比另一個方向跑得快；
（1)故障原因：無刷電機的相位搞錯。處理方法：檢測或查出正確的相位。
(2)故障原因：在不用于測試時，測試/偏差開關打在測試位置。處理方法：將測試/偏差開關打在偏差位置。
(3)故障原因：偏差電位器位置不正確。處理方法：重新設定。
TDM系列故障：BS燈亮（無顯示屏系列），TS燈亮等
TDA系列故障（有液晶屏的）工作一會紅燈亮，液晶屏無顯示，報FEEDBACK，報MOTORVERTEMPERATURE等

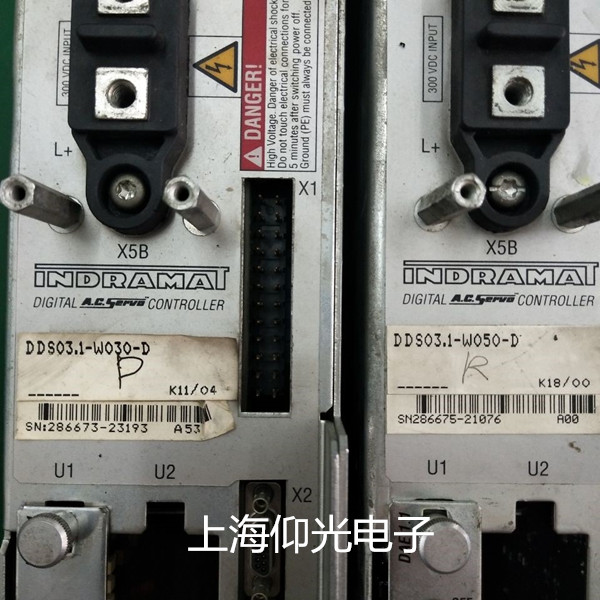

DDS系列故障（數碼管顯示報警），無顯示，顯示60，顯示61等故障，
DKC系列故障：電機抖動，報F026，F229,F262,F860,C212等，
DKS系列故障：顯示61，無顯示，H1燈不亮，顯示25，顯示67等
RAC系列故障：報FEEDBACK，NO24V,PHASE,S-CIRCUIT等
HCS系列故障：報F2077,F8069，F8070等
TDV系列故障：H1B燈不亮，H2B燈不亮，H1A燈不亮等等
HVE系列故障：無顯示，顯示82，顯示25等：指示燈不亮，紅燈亮
BOSCH DM系列故障：顯示30，顯示20，顯示60等
REXROTH力士樂伺服驅動器維修系列：、、DKC系列、DDS系列、DKS系列；TVD系列、TDA系列、TDM系列；IndraDrive c 緊湊式驅動器 HCS01/2/3系列 ；IndraDrive M 模塊式逆變器 HMS01 HMD01等
HCS02.1E-W0012-A-03-NNNN HCS02.1E-W0012-A-03-NNNV,
HCS02.1E-W0028-A-03-NNNN, HCS02.1E-W0028-A-03-NNNV,
HCS02.1E-W0054-A-03-NNNN, HCS02.1E-W0054-A-03-NNNV,
HCS02.1E-W0070-A-03-NNNV, HCS02.1E-W0070-A-03-NNNN
HCS03.1E-W0070-A-05-NNNV HCS03.1E-W0070-A-05-NNBV
HCS03.1E-W0100-A-05-NNNV, HCS03.1E-W0100-A-05-NNBV,
HCS03.1E-W0150-A-05-NNNV, HCS03.1E-W0150-A-05-NNBV,
HCS03.1E-W0210-A-05-NNNV, HCS03.1E-W0210-A-05-NNBV,
力士樂伺服驅動器HCS系列故障報F2077/F8069常見報警代碼維修經驗
