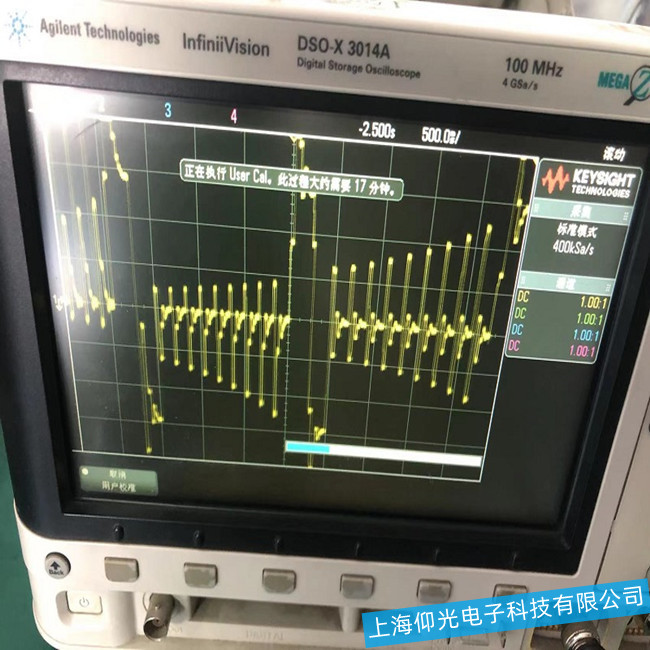

安捷倫DSO-X-3104A示波器故障現象：
一、上電開機發現：花屏嚴重
二、檢測：經檢測：屏幕、電源板工作正常，儀器主板損壞，造成花屏。
三、維修：接下來由工程師對這臺安捷倫DSO-X-3104A示波器進行維修
1.拆下儀器外殼、內殼，拆出主板。
2.發現主板上控制芯片損壞，更換控制芯片后開機正常。
3.隨后測試自檢、自校準通過，旋鈕、按鍵、指標正常。
4.多次測試后，各項指標正常穩定后清潔儀器給客戶寄出。
示波器出現花屏、黑屏等顯示故障如何處理？
1. 如果遇到花屏故障，用戶首先可以自己進行故障排除，可以用手拍打儀器，如果故障消失，就說明是連接線問題，遇到這種問題，可以自行解決，重新連接，排線，并最好用熱熔膠進行加固；
2.如果拍打后故障沒有消失，就要檢查儀器的顯示控制電路，通常顯示電源的高壓板容易損壞；
3.如果這些問題排除后，儀器還沒有好，就要檢查顯示控制電路，相關芯片；
4.黑屏故障，通常是硬故障，首先就是檢查供電部分，然后再檢查顯示控制電路的排線；
5.還有一種黑屏，是可以隱約看到波形，但是屏幕不亮，通常是顯示的高壓供電部分有問題；
6.還有一種是開機后，屏幕無顯示，但是按鍵燈亮起，這種通常是系統自檢停在了某個階段，有可能是CPU 進行外部檢查的時候，外部接口損壞需要維修；
