品牌：施耐德 AITIVAR
型號：ATV312HD15N4 15KW-20HP
電壓：380-500V
電流: 33A 50/6ohz

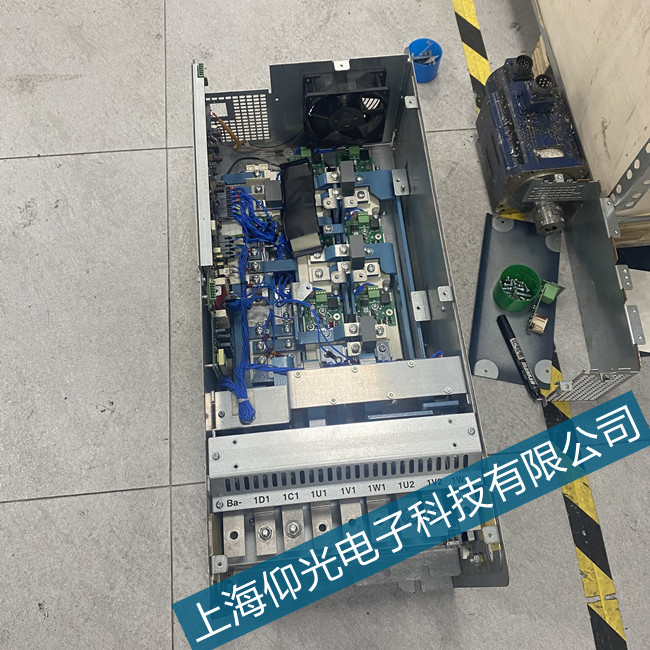

故障現象：變頻器上電跳閘，跳開關。
維修思路：變頻器跳閘首先要排查外圍故障，跟客戶溝通，外圍已排除，更換備機啟動正常。此臺設備上測試臺上電沒有跳開關，但是變頻器跳閘停了。檢測發現故障多是驅動和控制板故障，那就修唄。
剛開始懷疑有短路點，找到故障點修復后啟動正常，運行時報警停機，之后反復啟動就報警，折騰了好幾天，此故障在靜止狀態，或小電流狀態，因空開虛接，根本檢測不出輸入電壓的異常。只有開機時才看出來。但因變頻器檢測到異常迅即停機保護，有時候來不及檢測，變頻器已經停機了。所以不易檢測出來。費了一些周折。終于是搞好了。發到彭州某藥廠現場，啟動正常，故障解除
ATV71報SCF1是電機短路故障 可能原因#8226 變頻器輸出短路或接地#8226 如果幾個電機并聯，變頻器輸出有較大的接地泄漏電流修復措施#8226 檢查變頻器與電機之間的電纜連接情況以及電機的絕緣情況#8226。
答施耐德ATV31 變頻器報SOF 超速故障，故障原因可 能有以下幾種1電機處在發電運行狀態，且估計的速度高于給定速度的 絕對值05 Hz，時間超過1 秒以上2當估計的電機轉速超過12 x HSP 且250 mS 以上時。
施耐德ATV32變頻器出現SCF4 報警是功率元件出現故障，主要原因是功率元件IGBT短路需要更換IGBT。
變頻器內部包含著非常大量的電子元器件，每一個電子元器件都起著至關重要的作用這些元器件包括電阻電容電感二極管三極管場效應管IGBT等連接起這些器件的重要原件就是IC芯片，變頻器內有著大量的運算放大器。
一金屬加工企業變頻器改造項目，用一臺75kW施耐德變頻器拖動一臺75kW電動機變頻器起動過程中跳“OCF”，不能工作故障分析該機負載為機械傳動，負載為恒轉矩特性，如下圖所示工作頻率在任何值都有過載的可能首先。
可能是BUS板上的一個采樣電阻壞了，好修的在上電的瞬間如果是啪啪啪的響聲，而不是嗡嗡嗡的響聲的話，90%是采樣電阻壞了一個，導致整流同步信號丟失，不能整流，這個時候母線是沒有電的另外11和13燈亮跟這個。
SCF3接地短路，你的變頻器用了多久了多大功率的變頻器和負載之間的距離多遠有沒有檢查一下負載做過那些檢查
